Назначение и область применения

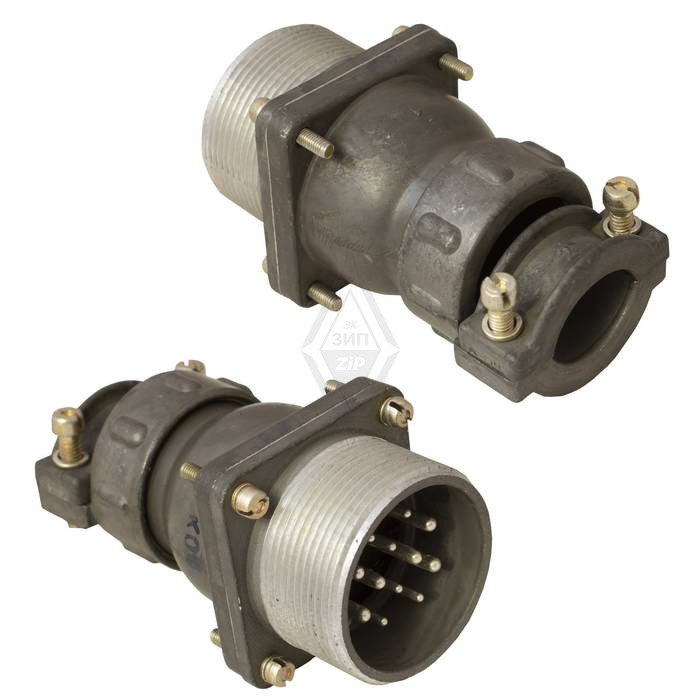

ШР32ПК12НШ3 представляет собой приборную вилку, входящую в серию цилиндрических герметичных разъёмов ШР32. Изделие выполнено с прямым патрубком и предназначено для организации надёжных электрических соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструкция рассчитана на применение во внутренних и наружных электрических цепях при условии обеспечения защиты от пыли и влаги со стороны потребителя.

Разъём адаптирован для работы в климатическом исполнении УХЛ и подходит для эксплуатации в составе оборудования, подверженного вибрационным нагрузкам, механическим ударам и перепадам давления. Вилка может применяться в цепях как переменного, так и постоянного тока, что расширяет её функциональные возможности при комплектации промышленных, измерительных и связных устройств.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами:

• Рабочий ток на контакт: 10 А.
• Максимальное напряжение постоянного тока: 850 В.
• Количество контактов: 12.
• Диаметр контактов: 1,5 мм.
• Температурный диапазон эксплуатации: от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Синусоидальная вибрация: частотный диапазон от 1 до 5000 Гц, ускорение 300 метров на секунду в квадрате (30 g).
• Механические удары: одиночный до 5000 метров на секунду в квадрате, многократный до 350 метров на секунду в квадрате.
• Пониженное давление: 1,3 на 10 в минус четвёртой степени Па.
• Минимальная наработка: 1000 часов.
• Допустимое число соединений и расчленений: 500 циклов.

Эксплуатационные особенности

Герметичное исполнение корпуса и прямой патрубок обеспечивают стабильность контактной группы при внешних механических воздействиях. Усиленная конструкция позволяет сохранять целостность электрического соединения в условиях интенсивной вибрации и ударных нагрузок, характерных для бортовой аппаратуры, передвижных комплексов и стационарного оборудования специального назначения.

Заявленный температурный диапазон от минус 60 до плюс 60 градусов Цельсия с допустимым перегревом контактов до плюс 110 градусов Цельсия подтверждает пригодность вилки для эксплуатации в сложных климатических условиях умеренного и холодного климата. Показатель минимальной наработки в 1000 часов и ресурс в 500 циклов соединения и расчленения свидетельствуют о достаточной долговечности изделия при штатном использовании.

Совместимость и монтаж

ШР32ПК12НШ3 предназначена для сочленения с ответными частями серии ШР32 с соответствующим количеством контактов и диаметром 1,5 мм. Подключение кабельных жил выполняется с учётом принятых в серии схем распайки. Тип корпуса и конструкция патрубка определяются требованиями конкретного узла аппаратуры, в который устанавливается вилка.

Артикул изделия — 51496. Категория товара — ШР32. Изделие применяется в радиоэлектронной аппаратуре, где требуется сохранение герметичности соединения и устойчивости к внешним факторам. При монтаже необходимо учитывать, что защита от пыли и влаги в условиях наружной установки обеспечивается дополнительными мерами со стороны потребителя.
