Назначение и область применения

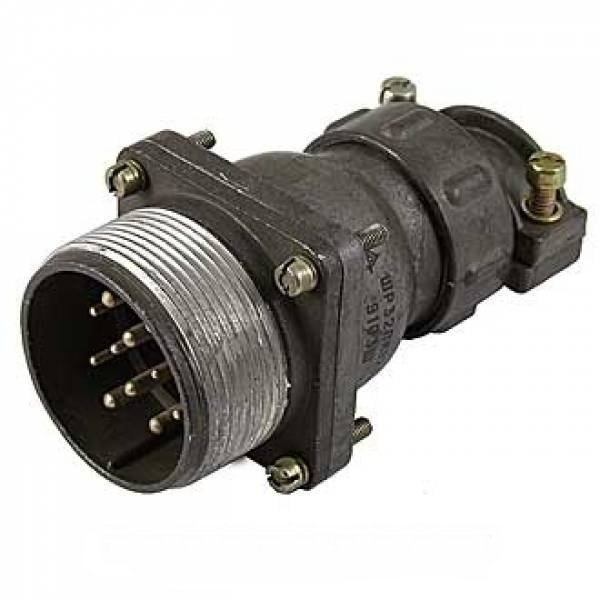

ШР32ПК12НШ1Н «5» представляет собой низкочастотный цилиндрический соединитель штепсельного типа в негерметичном исполнении. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Конструкция предусматривает использование в составе кабельных и приборных соединений, где требуется надёжный разъёмный контакт с резьбовой фиксацией. Изделие подходит для климатического исполнения УХЛ и объёмного монтажа.

Расшифровка маркировки

Обозначение ШР32ПК12НШ1 расшифровывается следующим образом:

• ШР — тип разъёма: штепсельный негерметичный;
• 32 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 12 — количество контактов;
• Н — вид концевой гайки;
• Ш — для неэкранированного кабеля;
• 1 — серия.

Дополнительный индекс «5» в обозначении относится к категории приёмки изделия.

Основные технические характеристики

Соединитель рассчитан на сечение провода от 1,93 до 3 мм². Сопротивление контакта не превышает 0,0025–0,001 Ом, а сопротивление изоляции составляет не менее 5000 МОм. Такие параметры обеспечивают стабильное электрическое соединение при эксплуатации в цепях низкой частоты.

Изделие отличается высокой механической устойчивостью. Оно выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Конструкция рассчитана на механические удары: одиночные с ускорением до 5000 м/с² и многократные с ускорением до 350 м/с². Допустимое линейное ускорение составляет до 2000 м/с².

Условия эксплуатации

Рабочая температура соединителя достигает плюс 60 градусов Цельсия. Минимальная наработка составляет около 1000 часов, что подтверждает пригодность разъёма для длительного применения в составе радиоэлектронной аппаратуры.

Конструктивные особенности

ШР32ПК12НШ1Н «5» выпускается в вариантах розетки — кабельной или приборной, а также вилки. Исполнение с прямым патрубком упрощает монтаж при объёмной компоновке аппаратуры. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Разъём ориентирован на работу с неэкранированным кабелем. Конструкция концевой гайки типа Н определяет способ заделки кабеля и фиксации его оболочки, что важно при формировании кабельных сборок в условиях производства и ремонта.
