ШР32ПК12НШ1 представляет собой блочную вилку с кожухом типа «1» из серии низкочастотных цилиндрических соединителей ШР. Это приборный разъём с прямым патрубком и гайкой для неэкранированного кабеля, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Соединитель имеет условный размер корпуса 32, 12 контактов (обычно 6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), штыревые контакты и резьбовое сочленение. Максимальное рабочее напряжение достигает 850 В, токовая нагрузка — до 10 А и 25 А в зависимости от диаметра контакта, рабочая температура от -60 до +100 °С. Материал корпуса — металл, изолятор — карболит, сопротивление изоляции не менее 5000 МОм.

Условия эксплуатации

Подходит для вибрации (1–5000 Гц, до 300 м/с²), механических ударов (до 350 м/с²), наработка минимум 5000 часов, число сочленений-расчленений — не менее 500. Климатическое исполнение УХЛ2 по ГОСТ 15150-69, срок хранения — 15 лет.

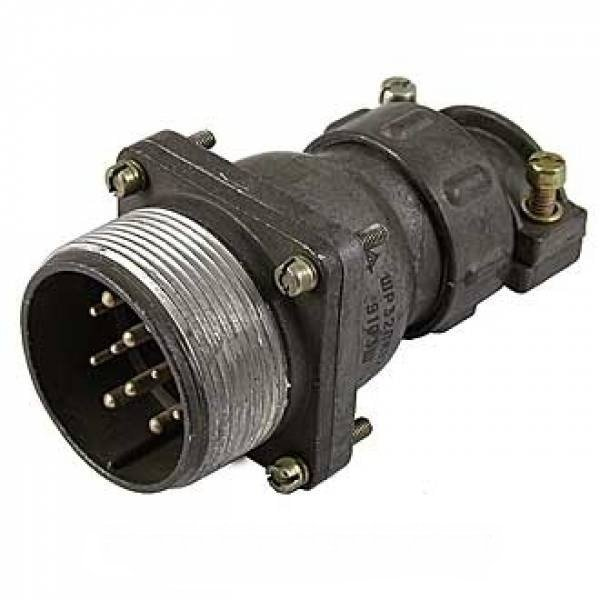

На изображении показана вилка с защитным кожухом и золотистыми штыревыми контактами, типичная для этой модели.

Расшифровка обозначения

ШР — тип соединителя; 32 — размер корпуса; ПК — блочная вилка с прямым патрубком; 12 — число контактов; Н — нормальные габариты; Ш1 — гайка патрубка для неэкранированного кабеля, кожух «1». Производится в России по ТУ 6313-022-61929916-2015.
