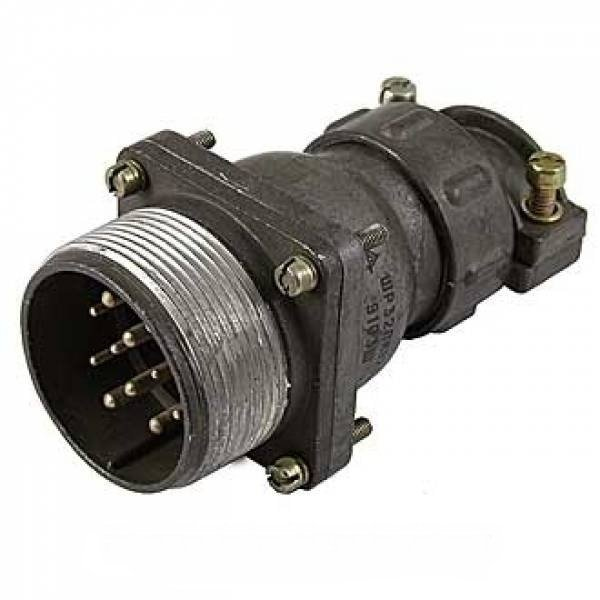

ШР32ПК12НШ1 — это вилка блочная с кожухом из серии низкочастотных цилиндрических соединителей типа ШР, предназначенная для присоединения к блокам (приборам) и работы с неэкранированным кабелем. Она относится к разъемам с резьбовым сочленением нормальных габаритов и используется в электрических цепях постоянного и переменного тока.

Конструкция и обозначение

• «ШР» — тип соединителя (негерметичный цилиндрический).

• «32» — условный размер корпуса, определяющий габарит и диаметр резьбы.

• «ПК» — приборное (блочное) исполнение, фланец для крепления к плоскости блока.

• «12» — количество контактов в вилке.

• «Н» — негерметичный разъем.

• Патрубок прямой, гайка предназначена для неэкранированного кабеля.

Состав контактов и нагрузка

• Сочетание контактов «1»: шесть штырей диаметром 1,5 мм и шесть диаметром 2,5 мм.

• Контакты из латуни с серебряным покрытием для снижения переходного сопротивления.

• Типичная рабочая токовая нагрузка — до 6–10 А на контакт в зависимости от диаметра и условий эксплуатации, при напряжении до 850 В.

Материалы и эксплуатационные параметры

• Корпус — алюминиевый сплав (например, АЛ‑11), обеспечивающий легкость и достаточную механическую прочность.

• Изоляторы выполнены из карболитового пресс‑материала (например, К‑211‑3), стойкого к нагреву и механическим нагрузкам.

• Диапазон рабочих температур обычно от −60 °C до +60…+100 °C, что позволяет использовать вилку в жестких климатических условиях.

Особенности «вилки блочной с кожухом»

• Вилка устанавливается в блок/панель, а соединение с кабельной частью (розеткой) осуществляется через резьбовую гайку.

• Кожух (или «колпак») защищает контакты и патрубок при транспортировке и хранении, а также снижает механическое воздействие в эксплуатации.

• Разъем рассчитан на многократные сочленения‑расчленения (сотни циклов) и долгий срок сохраняемости порядка 10–15 лет.
