ШР32ПК12НШ1 — это блочная вилка с кожухом типа ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Соединитель низкочастотный цилиндрический объемного монтажа с резьбовым сочленением нормальных габаритов, рассчитан на 12 штыревых контактов и прямой патрубок.
Работает в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В, с рабочей температурой от -60 до +100 °C.
Материал корпуса — металл, изолятор — карболит; устойчив к вибрации (1-5000 Гц, до 300 м/с²), ударам (до 350 м/с²) и низкому давлению.

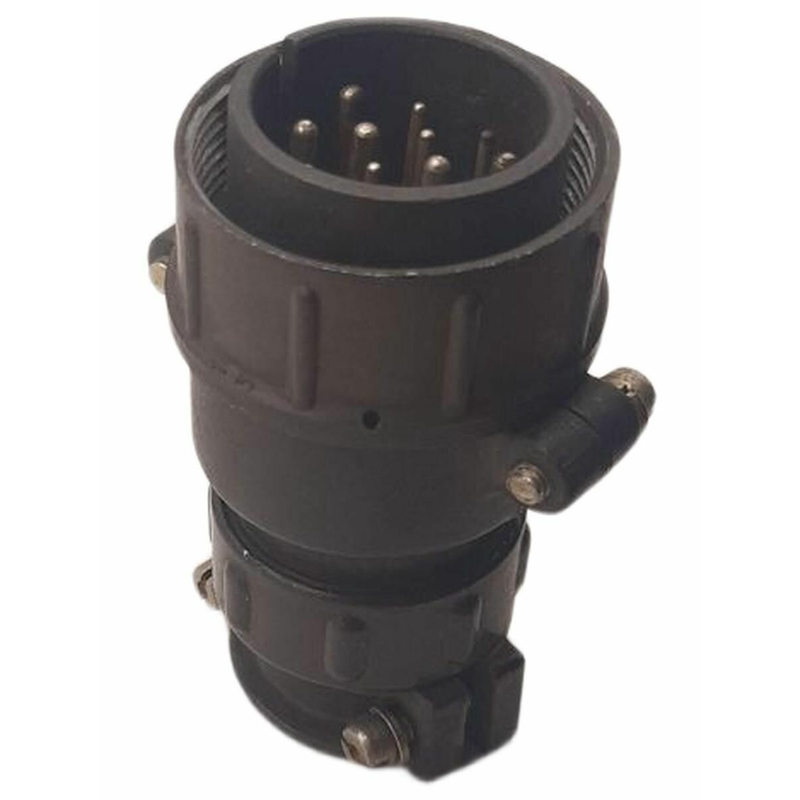

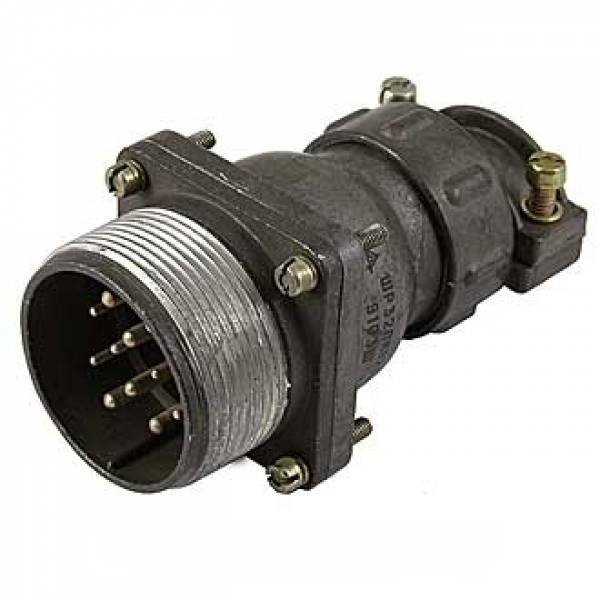

На изображении показана вилка с защитным кожухом и золотистыми контактами, типичная для серии ШР с маркировкой 1980-х годов.

Расшифровка обозначения

ШР — тип соединителя; 32 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 12 — число контактов; НШ1 — гайка для неэкранированного кабеля, сочетание 1.

Применение

Используется для внутреннего блочного монтажа в аппаратуре климатического исполнения УХЛ2, защищен от пыли и влаги при правильной установке.
Обеспечивает не менее 500 сочленений-расчленений, сопротивление изоляции до 5000 МОм и наработку 5000 часов.
