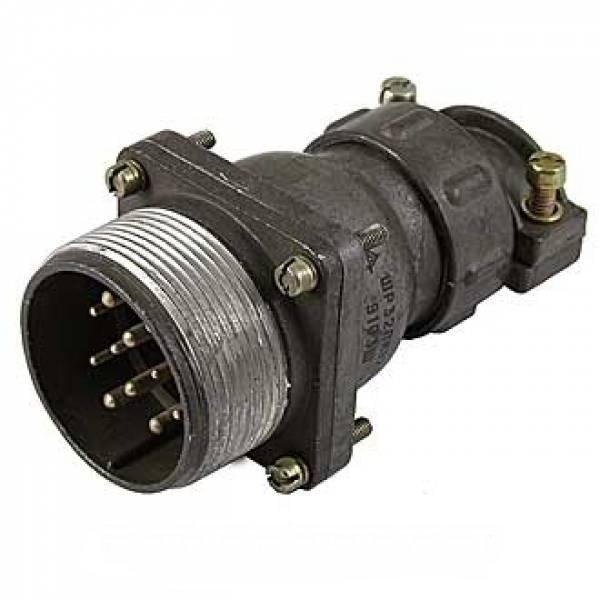

ШР32ПК12НШ1 представляет собой блочную вилку с кожухом (Н) из серии цилиндрических негерметичных разъемов ШР, предназначенную для приборного монтажа.

Основные характеристики

Это 12-контактная вилка приборной части с прямым патрубком (ПК) для неэкранированного кабеля (Н), условным размером корпуса 32 и проходным диаметром 36 мм. Контакты включают 6 шт. диаметром 1,5 мм (ток до 10 А) и 6 шт. диаметром 2,5 мм (ток до 25 А), с цилиндрическими штырями из латуни ЛС59-1. Корпус выполнен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3; сопротивление изоляции не менее 5000 МОм при напряжении до 850 В.

Расшифровка маркировки

Обозначение ШР32ПК12НШ1 расшифровывается как: ШР — штепсельный разъем негерметичный; 32 — размер корпуса; ПК — приборная часть с прямым патрубком; 12 — количество контактов; Н — гайка для неэкранированного кабеля; Ш1 — исполнение.

Условия эксплуатации

Разъем рассчитан на частоту до 3 МГц, вибрацию 1–5000 Гц с ускорением 300 м/с² (30 g), механические удары до 350 м/с² (35 g), наработку 1000–5000 часов и 500 сочленений-расчленений. Климатическое исполнение УХЛ, подходит для внутреннего монтажа или защищенного наружного.
