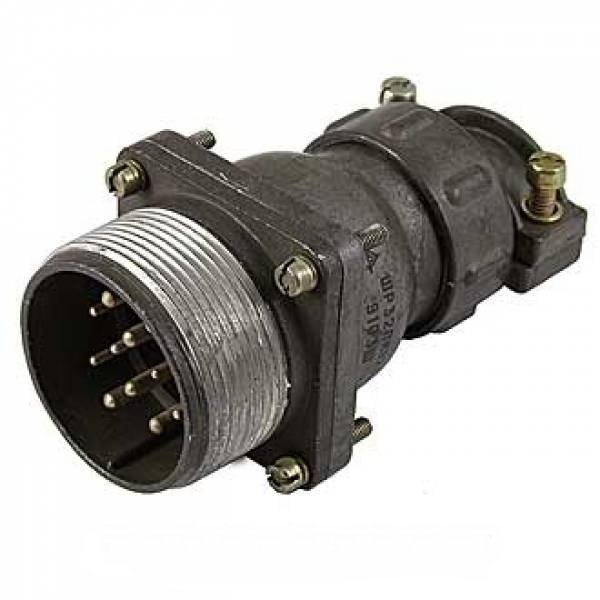

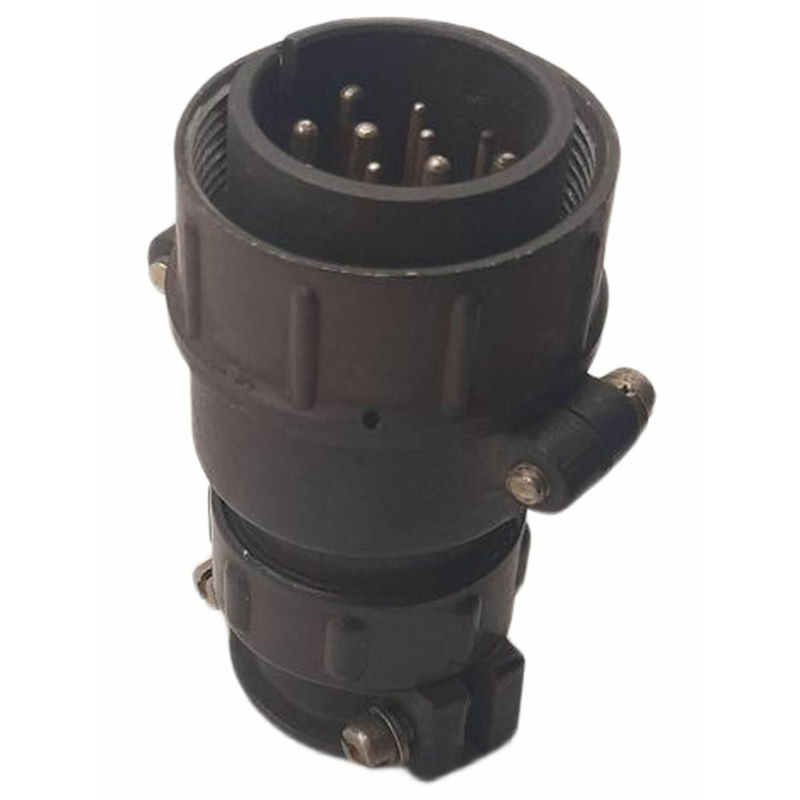

ШР32ПК12НШ1 — это блочная (приборная) вилка серии ШР, предназначенная для соединения электрических цепей в промышленных и технических системах. Она представляет собой негерметичный штепсельный разъем с кожухом (Н) и прямым патрубком для неэкранированного кабеля.

Основные характеристики

Разъем имеет условный размер корпуса 32 и проходной диаметр 36 мм. Он обеспечивает соединение 12 контактов: 6 шт. диаметром 1,5 мм (ток до 10 А) и 6 шт. диаметром 2,5 мм (ток до 25 А). Рабочая частота — до 3 МГц, напряжение — до 850 В, сопротивление изоляции — не менее 5000 МОм.

Конструкция и материалы

Корпусные детали выполнены из алюминиевого сплава АЛ-11, изоляторы — из прессматериала карболит К-211-3, штыри контактов — из латуни ЛС59-1 с цилиндрической формой. Метод монтажа — пайка, вид патрубка — прямой (ПК), покрытие контактов — серебром или никелем.

Условия эксплуатации

Соединитель рассчитан на климатическое исполнение УХЛ (от -60°C до +60°C), выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g) и механические удары до 350 м/с² (35 g). Минимальная наработка — 5000 часов (или 1000 часов по некоторым данным), число сочленений-расчленений — не менее 500, срок сохраняемости — 15 лет.

Расшифровка маркировки

• ШР — штепсельный разъем негерметичный.

• 32 — условный размер корпуса.

• ПК — приборная часть с прямым патрубком.

• 12 — количество контактов.

• Н — гайка для неэкранированного кабеля.

• Ш — вилка (штекер).

• 1 — сочетание контактов (6×1,5 мм + 6×2,5 мм).
