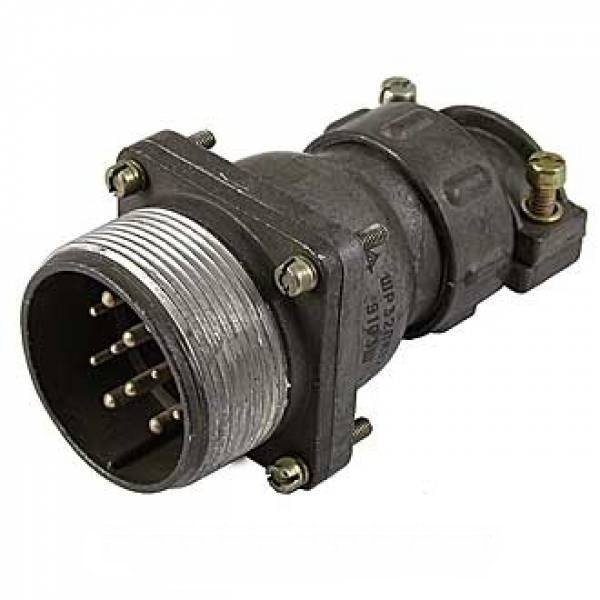

ШР32ПК12НШ1 — это низкочастотный цилиндрический разъем‑вилка серии ШР, выполненный в приборном (блочном) исполнении с металлическим кожухом и предназначен для монтажа на блоки и корпусы радио‑ и электроаппаратуры.

Основное назначение и конструкция

• Вилка служит для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.

• Используется для подключения проводов и кабелей к узлам, блокам и приборам, включая слаботочные и силовые цепи.

• Корпус металлический (обычно алюминиевый сплав с защитным покрытием), изолятор выполнен из карболита или аналогичного термореактивного материала, обеспечивая механическую прочность и устойчивость к воздействию среды.

Контактная часть и электрические параметры

• Количество контактов — 12, тип контактов — штыревые (вилка), схема контактных пар согласуется с соответствующей розеткой ШР32ПК12НР1.

• Максимальное рабочее напряжение постоянного тока — до 850 В, сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Токовая нагрузка на отдельный контакт обычно составляет порядка 6–10 А в зависимости от диаметра контакта (часть контактов может быть 1,5 мм, часть — 2,5 мм).

Особенности монтажа и исполнения

• Вилка приборная/блочная с прямым патрубком и гайкой под неэкранированный кабель, предназначенная для монтажа на плоский кожух блока (панель, панель прибора).

• Монтаж контактов чаще всего паянный, что обеспечивает надежное соединение с проводниками.

• Исполнение негерметичное, применяется при нормальных и сложных климатических условиях, но не рассчитано на длительную работу при постоянно высокой влажности или погружении в жидкости.

Условия эксплуатации и долговечность

• Диапазон рабочих температур окружающей среды обычно от −60 °C до +60 °C, при кратковременных перегревах до порядка +110 °C.

• Разъём выдерживает синусоидальную вибрацию и многократные ударные нагрузки, что делает его пригодным для установки в вибромонтируемой аппаратуре.

• Срок сохраняемости до установки в изделие и минимальный ресурс сочленения‑расчленения обеспечивают длительную эксплуатацию, порядка не менее 5000 часов и 500 циклов подключения‑отключения.
