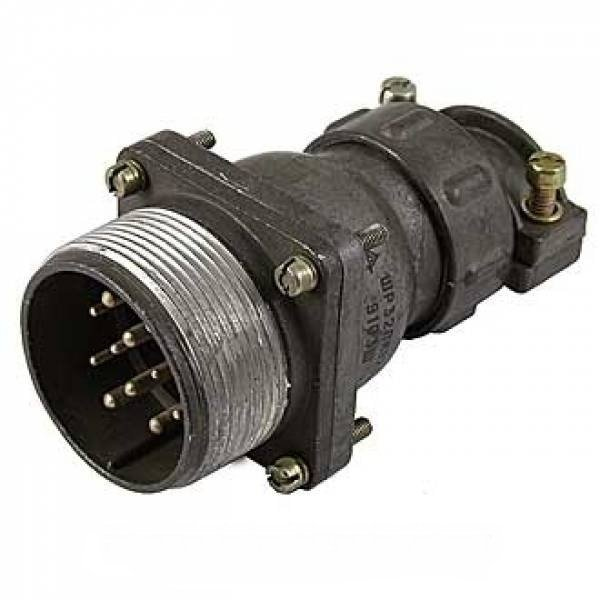

Вилка ШР32ПК12НШ1 — цилиндрический штепсельный соединитель серии ШР, предназначенная для блочного монтажа в приборах и стойках с прямым патрубком и кожухом для неэкранированного кабеля. Это низкочастотный разъем объемного монтажа с резьбовым сочленением, применяемый в электрических цепях постоянного и переменного тока.

Расшифровка обозначения

• ШР — штепсельный негерметичный разъем.

• 32 — условный размер корпуса по ГОСТу.

• ПК — исполнение приборной части с прямым патрубком.

• 12 — количество контактов (12 штырей).

• Н — вид концевой гайки для неэкранированного кабеля.

• Ш1 — вилка с заданным сочетанием (расположением) контактов.

Конструкция и монтаж

Вилка выполнена с металлическим корпусом и изолятором из карболита, имеет прямой патрубок для ввода неэкранированного кабеля и блочное исполнение: крепится на плату/панель или блок посредством крепежа кожуха. Контакты обычно монтируются способом пайки; соединитель рассчитан на многократные сочленения‑расчленения (тысячи циклов в зависимости от изготовителя).

Электрические и эксплуатационные параметры

• Количество контактов: 12 (в типовом сочетании 6×1,5 мм и 6×2,5 мм).

• Максимальное рабочее напряжение: до 850 В постоянного или переменного тока.

• Допустимый ток на контакт: по разным данным до 6–10 А на контакт, в зависимости от диаметра и режима работы.

• Сопротивление изоляции в нормальных условиях: порядка 5000 МОм.

• Диапазон рабочих температур: примерно от −60 до +60…+100 °C в зависимости от конкретного исполнения и производителя.

Условия применения

Соединитель предназначен для внутреннего монтажа в климатическом исполнении УХЛ, допускается наружное применение при условии защиты от пыли, воды и солнечного излучения. Вилка ШР‑32 стойка к механическим нагрузкам: обеспечена вибропрочность, ударопрочность и линейная нагрузка на уровне, достаточном для бортовой и промышленной аппаратуры.
