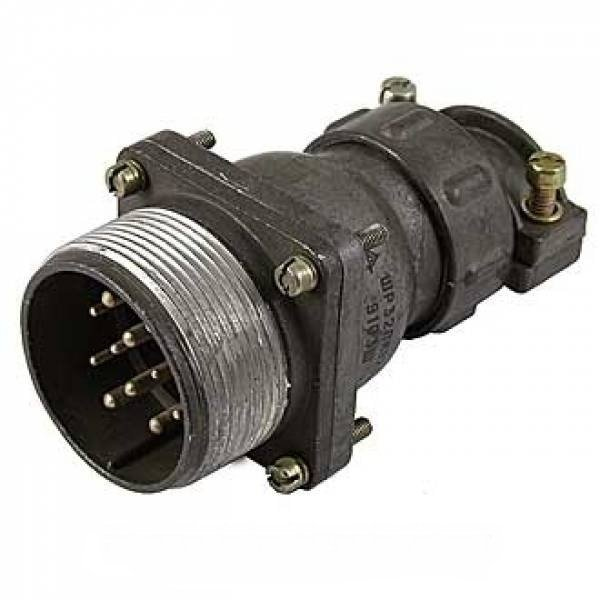

ШР32ПК12НШ1 представляет собой блочную вилку с кожухом (неэкранированный вариант) из серии низкочастотных цилиндрических соединителей ШР. Это приборная вилка объемного монтажа с резьбовым сочленением и прямым патрубком, предназначенная для электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Условный размер корпуса — 32, количество контактов — 12 (сочетание 1: обычно 6 контактов диаметром 1,5 мм и 6 диаметром 2,5 мм). Максимальное рабочее напряжение — 850 В, сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — до 2,5 мОм в зависимости от диаметра. Рабочая температура от -60°C до +100°C, наработка — минимум 5000 часов, число сочленений-расчленений — не менее 500.

Конструкция и материалы

Корпусные детали выполнены из алюминиевого сплава АЛ-11, изоляторы — из прессматериала карболит К-211-3, контакты (штыри) — из латуни ЛС59-1. Проходной диаметр — 36 мм, монтаж — пайка на блок, вид гайки патрубка — для неэкранированного кабеля (НШ). Выдерживает вибрацию (1-5000 Гц, до 30g), удары (до 35g) и пониженное давление.

Условия эксплуатации

Соединитель предназначен для нормальных габаритов, климатическое исполнение УХЛ или аналогичное, срок сохраняемости — 15 лет. Используется в приборах с неэкранированным кабелем, обеспечивает надежное соединение до 10-25 А на контакт в зависимости от размера.
