Назначение

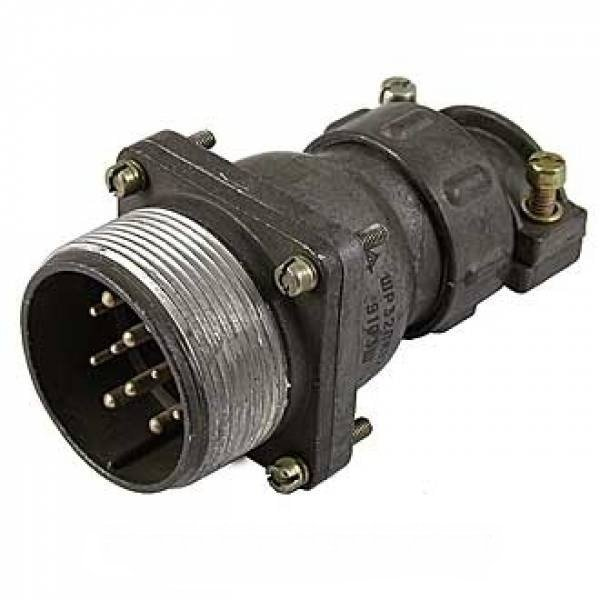

ШР32ПК12НШ1 — приборная вилка серии ШР, предназначенная для соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в составе цилиндрических негерметичных соединителей и обеспечивает электрическое и механическое сопряжение приборной части с ответной частью разъёма. Каталожный артикул — 80018, категория — ШР32.

Вилка конструктивно относится к приборной части с прямым патрубком под неэкранированный кабель и имеет условный размер корпуса 32. Такое исполнение характерно для стационарной и бортовой аппаратуры, где требуется надёжная коммутация цепей питания и сигнальных линий при повышенных требованиях к стойкости к механическим нагрузкам.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 12: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Максимальная токовая нагрузка на контакт — 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и материалы

• Тип соединителя — негерметичный цилиндрический.
• Патрубок — прямой, предназначен для неэкранированного кабеля.
• Материал корпуса — металл.
• Материал изолятора — карболит.
• Сочетание контактов — вариант 1, гайка патрубка под неэкранированный кабель.

Условия эксплуатации

• Синусоидальная вибрация — диапазон от 1 до 5000 Гц при ускорении до 300 м/с².
• Механические удары — одиночные до 5000 м/с², многократные до 350 м/с².
• Линейное ускорение — до 2000 м/с².
• Количество сочленений-расчленений — до 500.
• Наработка — не менее 1000 часов.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.

Расшифровка обозначения

Маркировка изделия отражает его конструктивные признаки и читается последовательно:

1. ШР — тип соединителя;
2. 32 — условный размер корпуса;
3. ПК — приборная часть с прямым патрубком;
4. 12 — количество контактов;
5. НШ1 — гайка патрубка для неэкранированного кабеля, сочетание контактов 1.

Область применения

Вилка ШР32ПК12НШ1 применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей, включая цепи питания и сигнальные линии. Благодаря сочетанию контактов двух типоразмеров изделие позволяет коммутировать как относительно сильноточные цепи через контакты диаметром 2,5 мм, так и менее нагруженные цепи через контакты диаметром 1,5 мм.

Устойчивость к вибрации, ударам и линейным ускорениям, а также широкий рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия допускают использование соединителя в аппаратуре, эксплуатируемой в жёстких механических и климатических условиях. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию контактов, а прямой патрубок под неэкранированный кабель упрощает монтаж жгута.
