Назначение и область применения

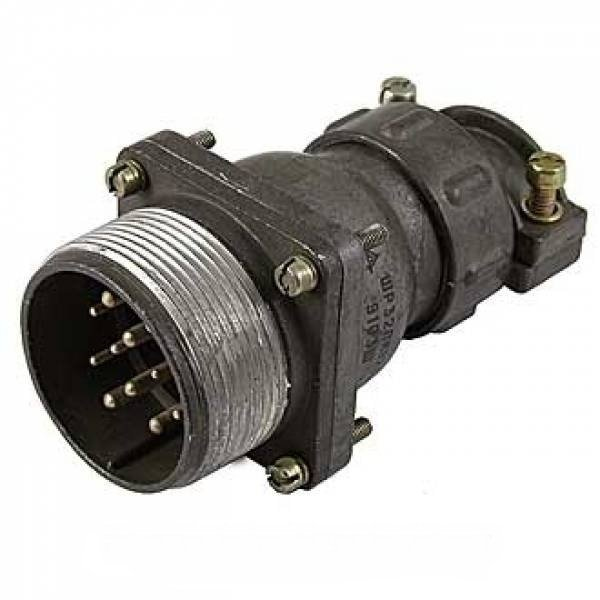

Разъем ШР32ПК12НШ1 представляет собой 12-контактную негерметичную приборную вилку, предназначенную для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к группе низкочастотных соединителей и рассчитано на работу с неэкранированным кабелем при прямом выводе проводников. Вилка применяется в стационарном и подвижном оборудовании, где требуется многократное соединение и разъединение электрических линий с сохранением стабильных параметров контакта.

Конструкция разъема обеспечивает надежное сопряжение с ответными частями серии ШР32 и допускает монтаж как с экранированными, так и с неэкранированными кабелями. Изделие востребовано в промышленной электронике, измерительных комплексах, системах связи и управления, а также в аппаратуре, эксплуатируемой в условиях умеренных механических нагрузок.

Технические характеристики

Ключевые параметры разъема ШР32ПК12НШ1 подтверждены конструкторской документацией и включают следующие значения:

• Количество контактов: 12, из них шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм.
• Рабочая токовая нагрузка: до 10 А для контактов диаметром 1,5 мм; до 25 А для контактов диаметром 2,5 мм.
• Максимальная суммарная токовая нагрузка на соединитель: 210 А при рабочем напряжении до 850 В переменного или постоянного тока.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Допустимое кратковременное повышение температуры: до плюс 110 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Устойчивость к вибрационным нагрузкам: диапазон частот от 1 Гц до 5000 Гц.
• Срок службы: не менее 15 лет.
• Допустимое количество циклов соединения и разъединения: до 500.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава, что обеспечивает сочетание прочности, сравнительно небольшой массы и устойчивости к коррозионному воздействию. Материал корпуса сохраняет механическую целостность при эксплуатации в широком диапазоне температур и при воздействии вибрационных нагрузок. Контактная группа сформирована по двухдиаметральной схеме, позволяющей распределять токовые нагрузки в соответствии с сечением подключаемых проводников.

Негерметичное исполнение корпуса ориентировано на применение внутри приборных отсеков, стоек и блоков, где не требуется защита от прямого попадания влаги или пыли. Прямой вывод контактов упрощает монтаж кабеля и снижает вероятность повреждения проводников при сборке.

Условия эксплуатации и надежность

Разъем ШР32ПК12НШ1 рассчитан на длительную работу в составе радиоэлектронного оборудования при соблюдении заявленных электрических и климатических параметров. Изделие выдерживает механические воздействия, характерные для промышленной и транспортной аппаратуры, включая вибрации в диапазоне от 1 Гц до 5000 Гц и ударные нагрузки. Заявленный срок службы составляет не менее 15 лет, а ресурс по числу циклов сочленения достигает 500 операций, что подтверждает пригодность разъема для обслуживаемого оборудования с периодической коммутацией цепей.

Применение вилки целесообразно в схемах, где важны стабильность переходного сопротивления, высокая изоляционная стойкость и возможность работы с токами различной величины в пределах одного соединителя. Сочетание контактов двух диаметров позволяет оптимизировать разводку силовых и сигнальных линий без использования дополнительных разъемов.
