Назначение разъёма ШР32ПК12НШ1

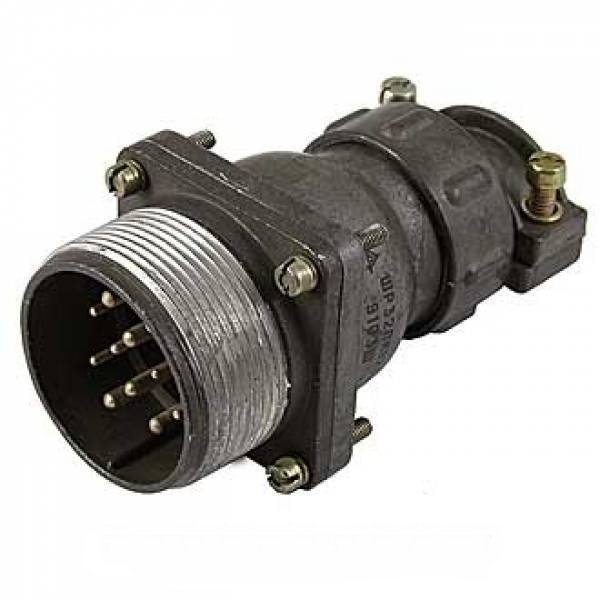

ШР32ПК12НШ1 — приборная вилка из серии цилиндрических низкочастотных разъёмов ШР. Изделие предназначено для надёжного электрического соединения в цепях аппаратуры, где требуется передача сигнала и питания через разъёмное сочленение. Вилка применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, а также в составе оборудования, работающего в сложных условиях эксплуатации, включая пониженное давление.

Конструктивное исполнение — блочное, с кожухом. Это означает, что вилка монтируется на корпус или блок аппаратуры и закрыта защитным кожухом, предохраняющим контактную часть от механических воздействий.

Основные технические характеристики

Разъём имеет 12 контактов, различающихся по диаметру: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Такая комбинация позволяет коммутировать как слаботочные сигнальные цепи, так и более нагруженные силовые линии в одном соединителе.

• Рабочее напряжение — до 850 В.
• Токовая нагрузка на контакты диаметром 1,5 мм — до 10 А.
• Токовая нагрузка на контакты диаметром 2,5 мм — до 25 А.
• Исполнение — негерметичное.
• Патрубок — прямой, для неэкранированного кабеля.
• Проходной диаметр патрубка — 36 мм.
• Диапазон рабочих частот цепей переменного тока — до 3 МГц.
• Приёмка — «5».
• Год выпуска — 93.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в широком диапазоне внешних воздействий. Он выдерживает температуру от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия.

К механическим нагрузкам изделие устойчиво в следующих пределах: вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате. Отдельно нормируется работа при пониженном давлении — до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Показатели надёжности:

• Минимальная наработка — 1000 часов.
• Количество соединений и расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Конструкция и применение

Вилка состоит из корпуса, изоляторов, штырей, пружинного кольца, патрубка и крепёжных элементов. Корпус и кожух обеспечивают механическую защиту и удобство монтажа на блоке. Изоляторы фиксируют штыри и обеспечивают необходимое электрическое расстояние между контактами. Пружинное кольцо участвует в фиксации сочленённого положения, а патрубок служит для ввода неэкранированного кабеля с проходным диаметром 36 мм.

Объёмный монтаж проводников облегчается достаточным внутренним пространством корпуса и прямым патрубком. Благодаря сочетанию контактов двух типоразмеров вилка подходит для смешанных цепей, где одновременно присутствуют сигнальные и силовые линии. Изделие применяется в составе радиоэлектронной и радиотехнической аппаратуры общего назначения, обеспечивая стабильное соединение в том числе в сложных условиях эксплуатации.
