Назначение и область применения

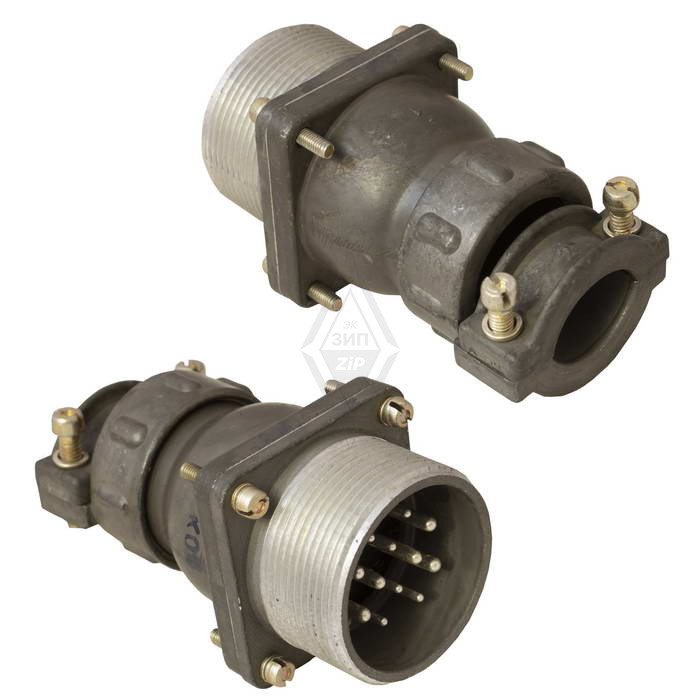

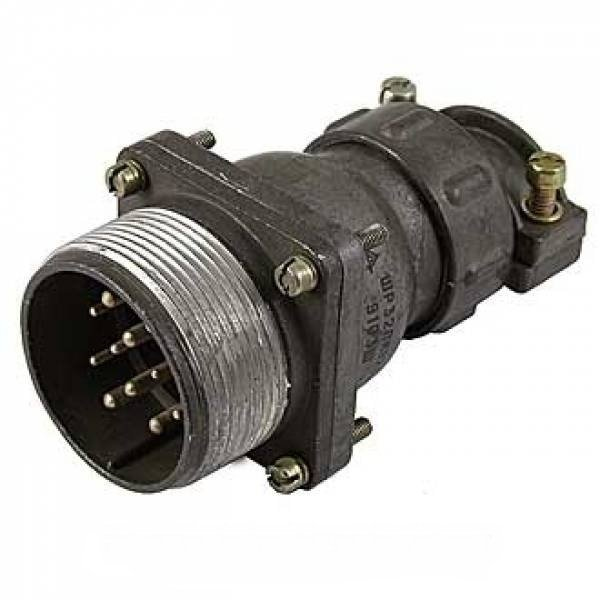

ШР32ПК12НШ1 представляет собой блочную вилку с кожухом, выполненную в виде цилиндрического штекерного разъема ручного соединения. Устройство предназначено для применения в радиоэлектронной аппаратуре в качестве низкочастотного разъема внутреннего объемного монтажа. Изделие обеспечивает надежное разъемное соединение электрических цепей и рассчитано на использование как внутри помещений, так и снаружи при соблюдении климатического исполнения УХЛ.

Разъем применяется в приборных частях радиоэлектронных устройств, где требуется стабильное контактирование с возможностью многократного сочленения и расчленения. Конструкция с прямым патрубком и гайкой для неэкранированного кабеля обеспечивает удобство монтажа и подключения кабельных сборок.

Расшифровка условного обозначения

Маркировка ШР32ПК12НШ1 содержит полную информацию о конструктивных особенностях разъема:

• ШР — тип соединителя;
• 32 — условный размер корпуса;
• ПК — конструктивное исполнение для приборной части с прямым патрубком;
• 12 — количество контактов;
• Н — вид гайки патрубка для неэкранированного кабеля;
• Ш — вилка;
• 1 — обозначение сочетания контактов: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм.

Технические характеристики

Изделие обладает следующими подтвержденными электрическими и механическими параметрами:

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• Амплитудное значение напряжения цепи — 850 В;
• Рабочий ток на контактах диаметром 1,5 мм — 10 А;
• Рабочий ток на контактах диаметром 2,5 мм — 2,5 А;
• Максимальная токовая нагрузка на одиночный контакт — 6 А;
• Общая токовая нагрузка — до 20 А или 210 А;
• Количество сочленений-расчленений — 500;
• Минимальная наработка — 1000 часов;
• Диапазон частот синусоидальной вибрации — от 1 до 5000 Гц;
• Температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия.

Конструктивные особенности

Блочная вилка оснащена кожухом, защищающим контактную группу от механических повреждений и внешних воздействий. Наличие двенадцати контактов двух типоразмеров позволяет использовать разъем в схемах с различными токовыми нагрузками. Комбинация контактов диаметром 1,5 мм и 2,5 мм обеспечивает гибкость при проектировании электрических соединений.

Корпус условного размера 32 и исполнение для приборной части с прямым патрубком делают разъем совместимым с ответными частями соответствующего типоразмера. Гайка патрубка рассчитана на подключение неэкранированного кабеля, что упрощает монтаж в условиях ограниченного пространства.

Условия эксплуатации

Разъем сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия и предназначен для климатического исполнения УХЛ. Изделие допускает применение как внутри помещений, так и на открытом воздухе при условии соблюдения требований к монтажу и защите от прямого воздействия агрессивных сред.

Ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов подтверждают пригодность разъема для длительной эксплуатации в составе радиоэлектронного оборудования. Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц позволяет использовать изделие в аппаратуре, подверженной механическим воздействиям.
