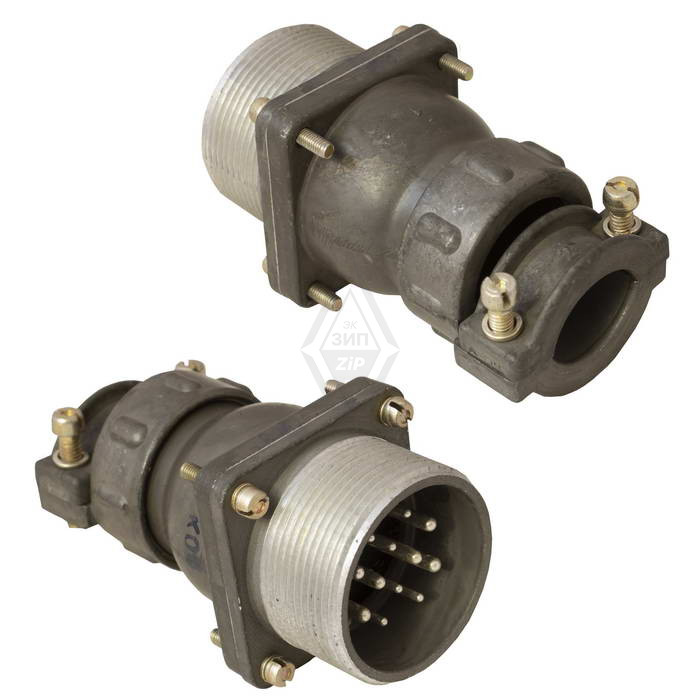

ШР32ПК12НШ1 — это низкочастотный цилиндрический соединитель вилочного типа из серии ШР, предназначенный для подключения электрических цепей в приборах. Он используется в системах с постоянным и переменным током частотой до 3 МГц, подходит для надежного соединения в условиях вибраций и экстремальных температур.

Основные характеристики

Соединитель имеет 12 контактов, рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт 20–35 А (рабочий ток 10–25 А). Диаметр контактов — 1,5 или 2,5 мм, сопротивление изоляции не менее 5000 МОм. Он выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейное ускорение до 2000 м/с².

Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), наработка на отказ — минимум 1000 часов, срок сохраняемости — 15 лет. Количество циклов сочленения-расчленения — 500, давление — до 1,3·10⁻⁴ Па.​

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный).

• 32 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 12 — количество контактов.

• Н — гайка для неэкранированного кабеля.

• Ш — вилка (штыревой тип).

• 1 — обозначение сочетания контактов.

Применение

ШР32ПК12НШ1 применяется в авиационной, судостроительной и промышленной технике для блочного или приборного монтажа с резьбовым соединением. Это разъем объемного монтажа одношпоночной поляризации с нормальными габаритами.
