Назначение и область применения

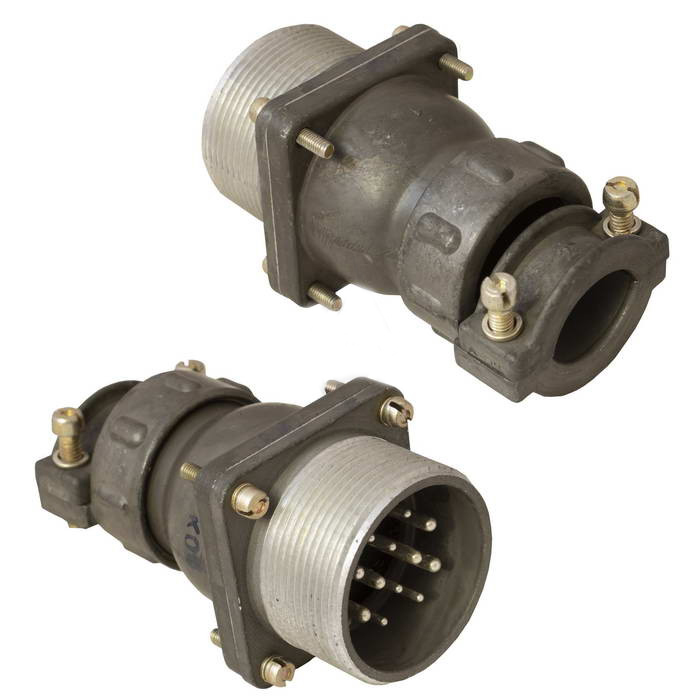

ШР32ПК12НГ3 представляет собой приборную розетку низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для монтажа в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Розетка применяется как соединитель общего назначения во внутренних и наружных установках в климатическом исполнении УХЛ. При эксплуатации в наружных условиях потребитель самостоятельно обеспечивает защиту от пыли и влаги.

Соединитель подходит для работы с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на многократное сочленение и расчленение, что делает розетку удобной для обслуживаемых узлов аппаратуры, испытательных стендов и соединительных панелей.

Технические характеристики

Розетка ШР32ПК12НГ3 оснащена двенадцатью контактами диаметром 1,5 мм. Электрические параметры изделия обеспечивают стабильную работу в цепях с рабочим током на контакт не более 10 А. Суммарная допустимая нагрузка по всем контактам достигает 120 А. Максимальное амплитудное напряжение составляет 850 В.

Контактное сопротивление не превышает 2,5 мОм, что гарантирует минимальные потери сигнала и нагрева в точках соединения. Сопротивление изоляции составляет не менее 5000 МОм, обеспечивая надёжное разделение цепей и защиту от токов утечки. Контакты розетки имеют покрытие из серебра или никеля, которое защищает поверхность от окисления и сохраняет стабильность переходного сопротивления в течение всего срока службы.

Механическая надёжность и условия эксплуатации

Механические характеристики розетки подтверждают её пригодность для работы в условиях вибрационных и ударных нагрузок. Изделие выдерживает одиночные ударные воздействия с ускорением до 5000 метров в секунду за секунду и многократные удары с ускорением до 350 метров в секунду за секунду. Устойчивость к вибрации сохраняется в диапазоне частот до 5000 Гц.

Ресурс соединителя предусматривает не менее 500 циклов сочленения и расчленения. Наработка изделия составляет не менее 1000 часов. Указанные показатели подтверждают долговечность розетки при штатной эксплуатации в составе радиоэлектронного оборудования.

Эксплуатационные преимущества

• Двенадцать сигнальных контактов диаметром 1,5 мм для многоканальных подключений
• Рабочий ток до 10 А на контакт при суммарной нагрузке до 120 А
• Серебряное или никелевое покрытие контактов для защиты от коррозии
• Низкое сопротивление контакта — не более 2,5 мОм
• Высокое сопротивление изоляции — не менее 5000 МОм
• Стойкость к вибрации до 5000 Гц и ударным нагрузкам
• Ресурс 500 циклов сочленений при наработке не менее 1000 часов

Розетка ШР32ПК12НГ3 применяется при сборке и ремонте радиоэлектронной аппаратуры, измерительных комплексов, систем управления и коммутации, где требуется надёжное разъёмное соединение с высокой плотностью контактов. Изделие ориентировано на использование в климатических условиях УХЛ и допускает установку как внутри помещений, так и снаружи при дополнительной защите от атмосферных воздействий.
