Назначение и область применения

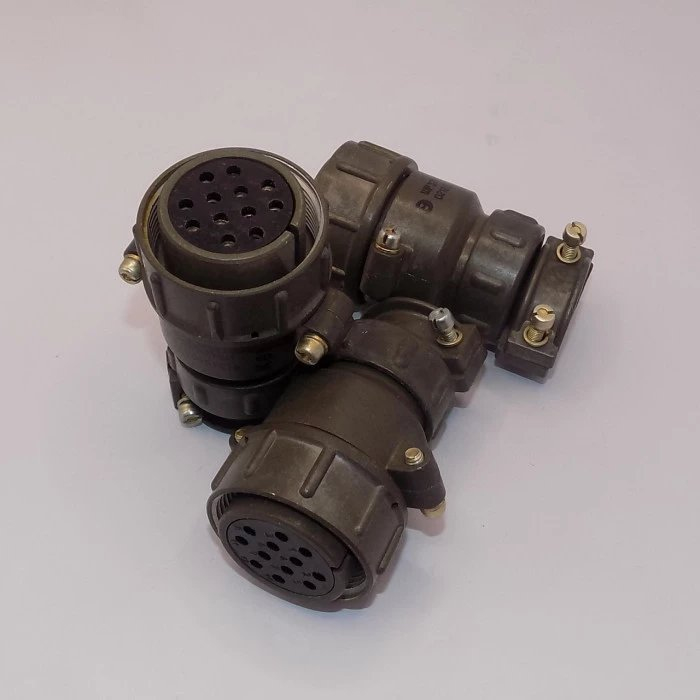

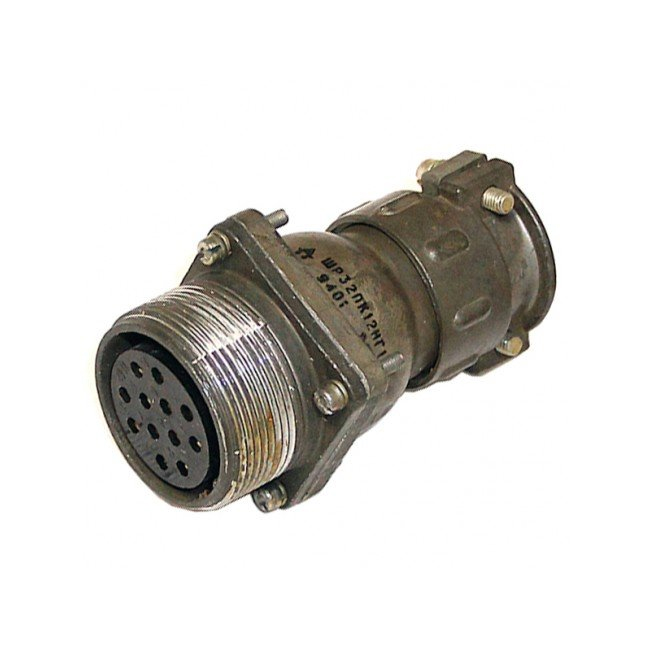

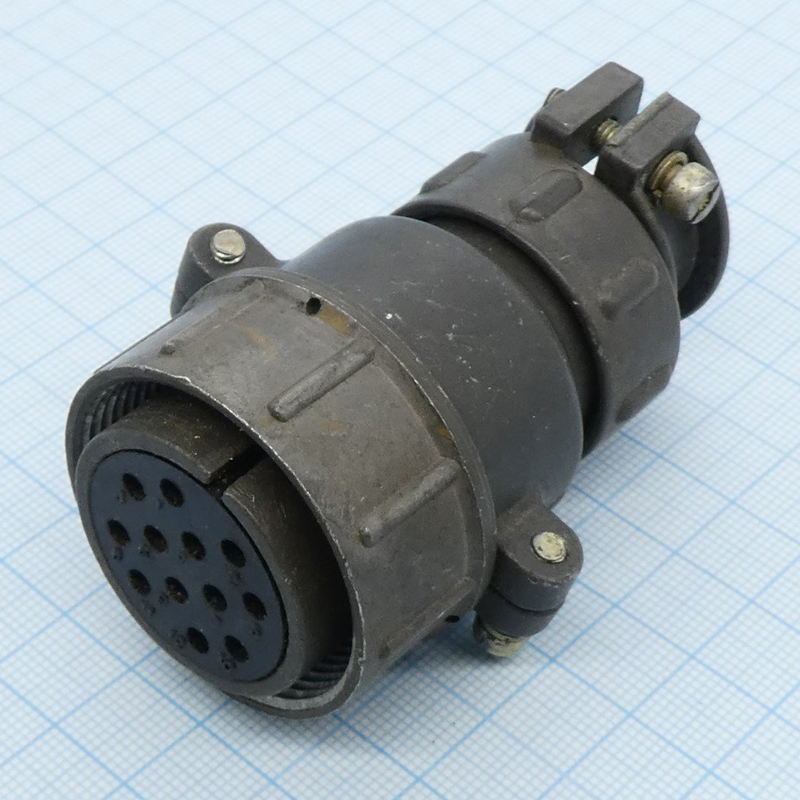

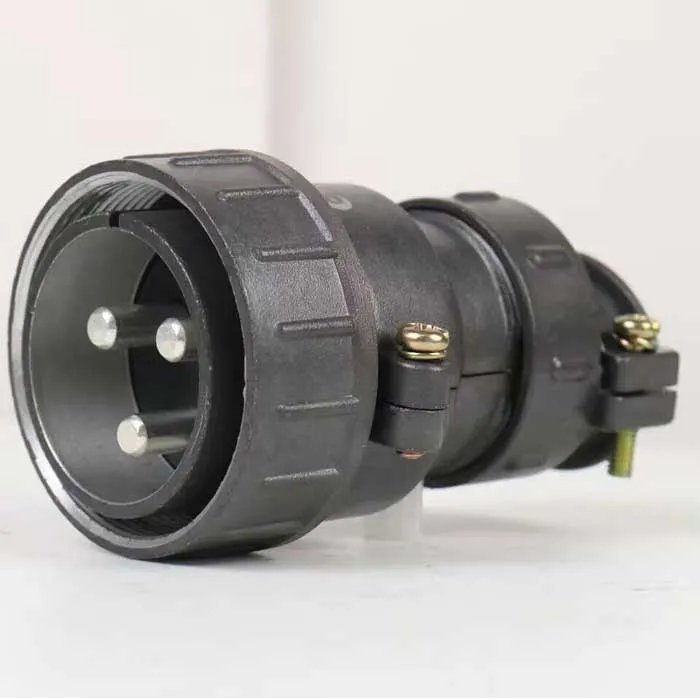

Приборная розетка ШР32ПК12НГ1Н относится к семейству низкочастотных цилиндрических соединителей серии ШР и предназначена для организации надежного разъемного электрического соединения в составе радиоэлектронной и радиотехнической аппаратуры. Изделие обеспечивает коммутацию цепей постоянного и переменного тока в диапазоне частот до 3 МГц и рассчитано на применение как во внутренних, так и в наружных установках при условии защиты от прямого воздействия пыли и влаги.

Климатическое исполнение УХЛ позволяет использовать соединитель в условиях умеренного и холодного климата. Конструкция с резьбовым сочленением обеспечивает стабильный электрический контакт и защиту от самопроизвольного расстыкования при вибрационных и ударных воздействиях, характерных для промышленного оборудования, измерительных комплексов и передвижных установок.

Ключевые технические особенности

Соединитель ШР32ПК12НГ1Н выполнен в негерметичном исполнении с приборной частью, имеющей прямой патрубок, и оснащен гайкой для неэкранированного кабеля. Розетка содержит 12 контактов и рассчитана на рабочее напряжение до 850 В. Максимальная токовая нагрузка на один контакт составляет от 20 до 35 А, при этом рабочий ток находится в пределах от 10 до 25 А.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне механических нагрузок и температурных режимов:

• синусоидальная вибрация до 5000 Гц при ускорении 300 м/с²;
• одиночные механические удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейное ускорение до 2000 м/с²;
• диапазон рабочих температур от минус 60 °C до плюс 60 °C с учетом перегрева контактов до плюс 110 °C;
• наработка не менее 1000 часов;
• срок сохраняемости 15 лет.

Расшифровка обозначения и конструктивные характеристики

Маркировка ШР32ПК12НГ1Н содержит полную информацию о конструктивном исполнении соединителя. Первая группа символов ШР указывает на тип изделия — негерметичный цилиндрический соединитель с резьбовым сочленением. Цифровой индекс 32 обозначает условный размер корпуса, определяющий габаритные и присоединительные параметры розетки.

Буквенное сочетание ПК характеризует конструктивное исполнение приборной части с прямым патрубком. Далее указывается количество контактов — 12. Символ Н обозначает наличие гайки для монтажа неэкранированного кабеля, а индекс Г идентифицирует изделие как розетку (гнездовую часть соединителя). Завершающая группа 1Н определяет сочетание контактов и конкретный вариант исполнения.

Рекомендации по применению

Розетка ШР32ПК12НГ1Н предназначена для установки на приборные панели, корпуса блоков и распределительные щиты, где требуется надежное разъемное подключение кабельных линий с неэкранированными проводниками. Резьбовой механизм сочленения обеспечивает плотное прилегание ответной части и исключает разбалтывание контактов при длительной эксплуатации в условиях вибраций и знакопеременных нагрузок.

При монтаже следует учитывать климатическое исполнение УХЛ и обеспечивать защиту соединителя от прямого попадания влаги при наружной установке. Изделие сохраняет заявленные характеристики при эксплуатации в составе аппаратуры промышленного, измерительного и связного назначения.
