ШР32ПК12НГ1: приборная розетка для многоконтактных электрических соединений

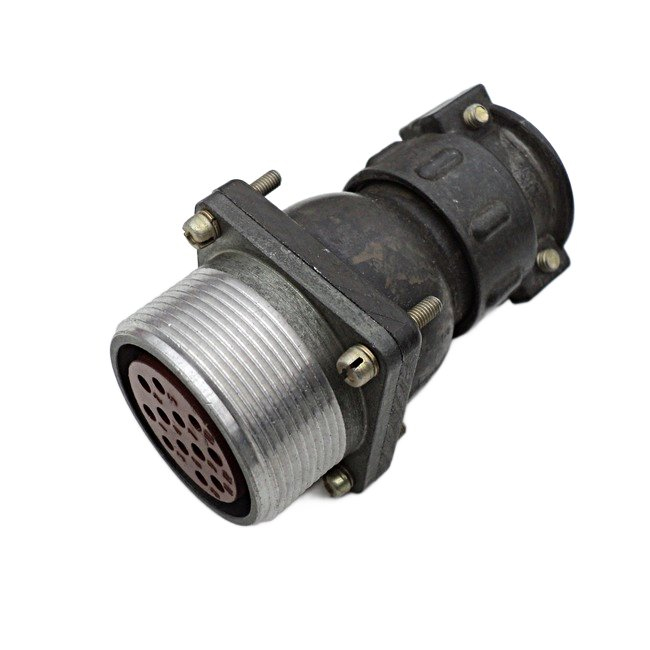

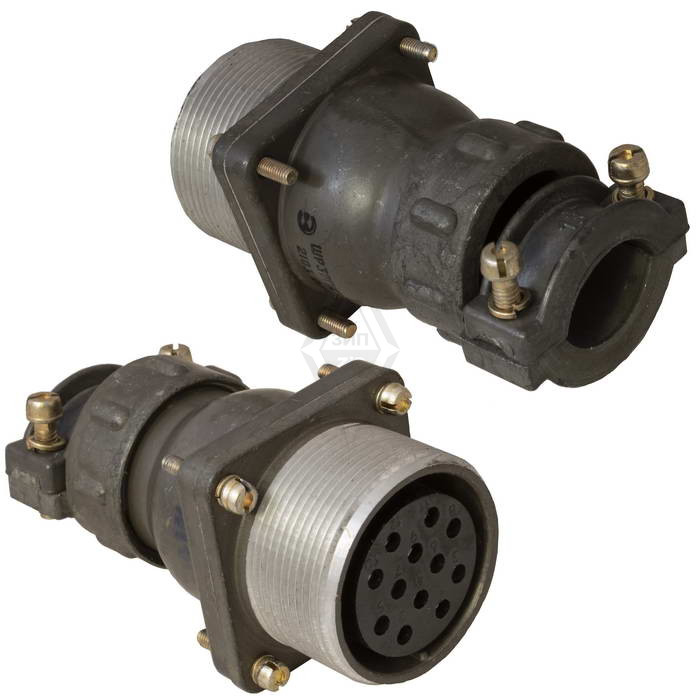

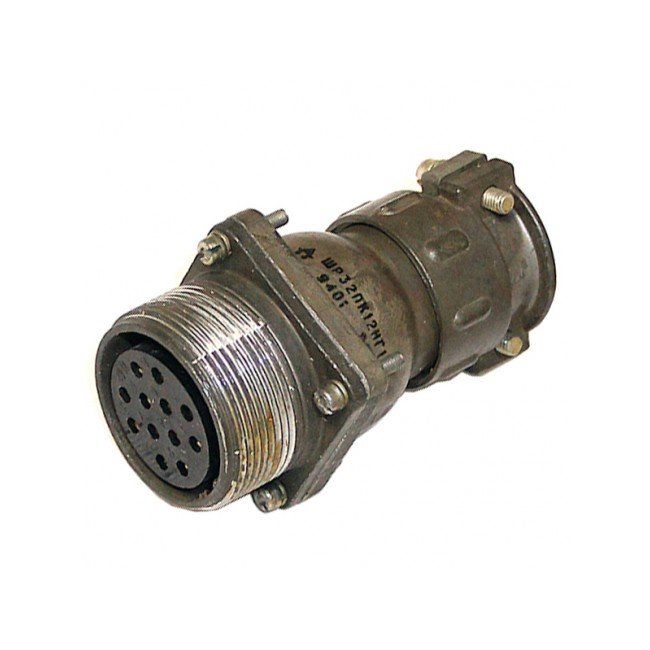

ШР32ПК12НГ1 — цилиндрический приборный разъём серии ШР, рассчитанный на создание надёжных разъёмных соединений в цепях постоянного, переменного и импульсного тока. Исполнение с прямым патрубком предназначено для подключения неэкранированного кабеля и применяется в радиоэлектронной, электротехнической и промышленной аппаратуре.

Конструкция и назначение ШР32ПК12НГ1

Разъём ШР32ПК12НГ1 представляет собой негерметичную приборную розетку климатического исполнения УХЛ. Он рассчитан на внутреннюю установку, а при дополнительной защите оборудования от попадания влаги и пыли может применяться также в наружных системах.

Основные особенности конструкции:

• 12 контактных позиций;

• шесть контактов диаметром 1,5 мм;

• шесть контактов диаметром 2,5 мм;

• прямой патрубок для ввода неэкранированного кабеля;

• серебряное покрытие контактных элементов;

• одношпоночная поляризация корпусов;

• резьбовое сочленение ответных частей.

Такое исполнение помогает исключить ошибочную ориентацию при подключении и обеспечивает механически устойчивое соединение кабельной части с аппаратурой.

Технические характеристики

Рабочие условия

Приборная розетка ШР32ПК12НГ1 рассчитана на эксплуатацию в условиях заметных температурных и механических воздействий. Рабочая температура окружающей среды составляет от −60 до +60 °C, а смена температур с учётом нагрева контактов допускается в диапазоне от −60 до +110 °C.

Соединитель также характеризуется стойкостью к вибрации и ударным нагрузкам:

• вибрация в диапазоне частот от 1 до 5000 Гц;

• вибрационное ускорение до 300 м/с²;

• одиночные механические удары до 5000 м/с²;

• многократные механические удары до 350 м/с²;

• линейное ускорение до 2000 м/с².

Благодаря этим характеристикам разъём может использоваться в стационарных установках, измерительных комплексах, шкафах управления, транспортной технике и другом оборудовании, где важны устойчивость соединения и сохранение электрических параметров при вибрациях.

Где применяется разъём

ШР32ПК12НГ1 используют для коммутации силовых, управляющих и сигнальных цепей, когда требуется объединить в одном разъёме контакты с разной токовой нагрузкой. Наличие групп контактов диаметром 1,5 и 2,5 мм позволяет одновременно подключать, например, цепи управления и более нагруженные линии питания.

Типовые области применения:

• радиоэлектронная аппаратура;

• промышленная автоматика;

• электрические шкафы и пульты управления;

• измерительное и испытательное оборудование;

• системы связи и телемеханики;

• транспортное, энергетическое и специальное оборудование.

При проектировании соединения необходимо учитывать допустимый ток для каждого контакта, сечение подключаемого провода, климатическое исполнение и необходимость защиты от пыли и влаги. Для корректной работы также важно подобрать ответную часть, совместимую по серии, типоразмеру, контактной схеме и поляризации.

Преимущества ШР32ПК12НГ1

ШР32ПК12НГ1 сочетает многоконтактную компоновку, высокое допустимое напряжение до 850 В и низкое переходное сопротивление контактов. Серебряное покрытие контактных поверхностей способствует стабильной проводимости, а резьбовая фиксация повышает устойчивость соединения к вибрации и случайному расстыковыванию.

Это практичное решение для аппаратуры, в которой требуется надёжно и компактно подключать несколько электрических цепей с различной нагрузкой в одном разъёмном узле.
