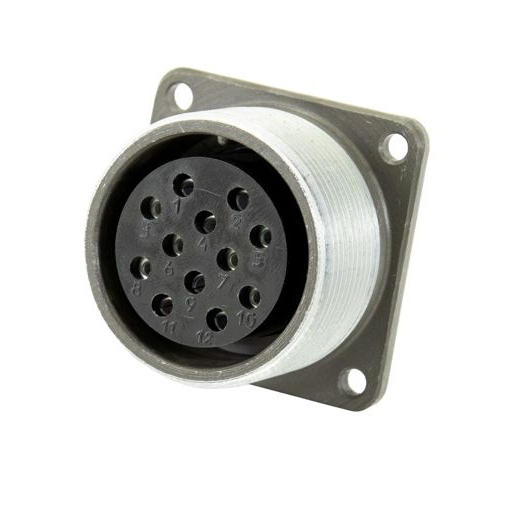

ШР32ПК12ЭГ1 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Она имеет 12 контактов (шесть диаметром 1,5 мм с током до 10 А и шесть диаметром 2,5 мм с током до 25 А), условный размер корпуса 32 и прямой патрубок для экранированного кабеля с проходным диаметром 36 мм.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и частоту до 3 МГц в цепях постоянного и переменного тока. Он выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², одиночный механический удар до 5000 м/с² и линейное ускорение 2000 м/с².

Условия эксплуатации

Рабочая температура — от -60 до +60 °C (с учетом перегрева контактов до +110 °C), климатическое исполнение УХЛ для внутреннего и наружного применения при защите от пыли и влаги. Минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500.

Расшифровка обозначения

ШР — тип (негерметичный цилиндрический); 32 — размер корпуса; ПК — приборное исполнение с прямым патрубком; 12 — 12 контактов; Э — экранированный кабель; Г1 — вариант конструкции.​
