Назначение соединителя ШР32ПК10НШ1

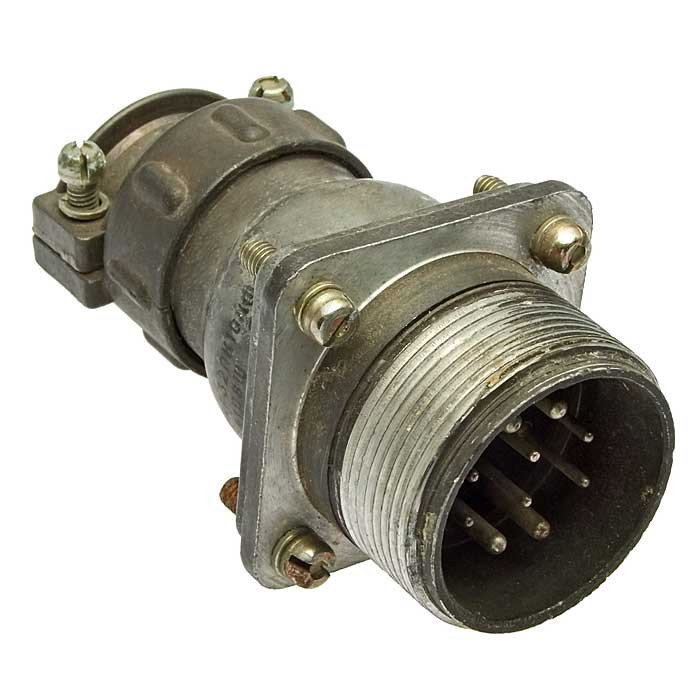

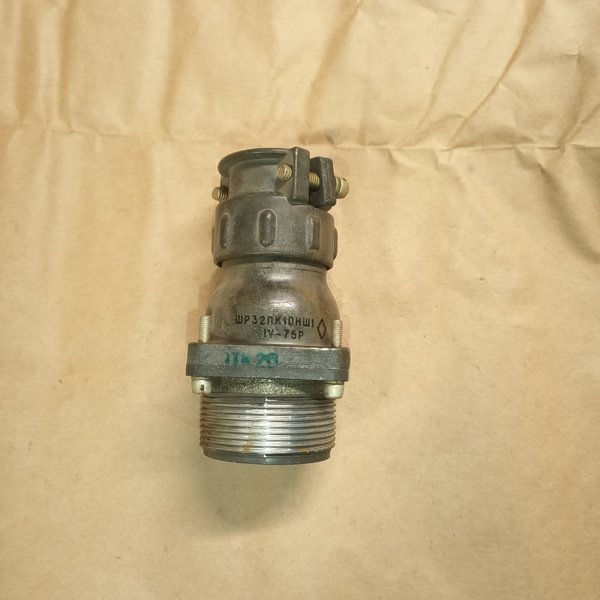

ШР32ПК10НШ1 представляет собой приборную вилку цилиндрического низкочастотного соединителя серии ШР. Изделие выпускалось по техническим условиям ТУ 6313-022-61929916-2015, что подтверждает соответствие конструкции установленным отраслевым требованиям. Основное назначение — коммутация электрических цепей постоянного и переменного тока частотой до 3 МГц в составе радиоэлектронной аппаратуры, электрических схем и контрольно-измерительных приборов общего применения.

Соединитель рассчитан на 10 контактов диаметром 1,5 мм. Рабочий ток каждого контакта достигает 10 А, а максимальное напряжение постоянного тока составляет 850 В. Такие параметры позволяют использовать вилку в цепях средней мощности без риска перегрева контактных пар и пробоя изоляции.

Подтверждённые особенности конструкции

Изделие отличается продуманной цилиндрической конструкцией, характерной для серии ШР. Благодаря этому обеспечивается механическая прочность соединения и устойчивость к внешним воздействиям. Соединитель допускает как внутреннее, так и наружное применение при условии защиты от пыли и влаги. Климатическое исполнение УХЛ подтверждает пригодность для эксплуатации в умеренном и холодном климате.

Электрические и механические характеристики соединителя подтверждены следующими значениями:

• количество контактов — 10;
• диаметр контактов — 1,5 мм;
• рабочий ток на контакт — до 10 А;
• максимальное напряжение постоянного тока — 850 В;
• частотный диапазон — до 3 МГц;
• диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия;
• допустимая смена температур — до плюс 110 градусов Цельсия;
• вибрационные нагрузки — от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате;
• ударные нагрузки — до 5000 метров на секунду в квадрате;
• пониженное атмосферное давление — 1,3 на 10 в минус четвёртой степени Па;
• срок сохраняемости — 15 лет;
• минимальная наработка — не менее 5000 часов;
• число сочленений-расчленений — 500.

Применение и эксплуатационные условия

ШР32ПК10НШ1 находит применение в различной электронной и электротехнической аппаратуре общего назначения. Вилка устанавливается в блоках питания, измерительных комплексах, стендах проверки и настройки, а также в приборах, где требуется надёжное разъёмное соединение с высокой повторяемостью коммутаций.

Соединитель сохраняет работоспособность при значительных механических нагрузках. Диапазон вибраций от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате и ударные воздействия до 5000 метров на секунду в квадрате позволяют эксплуатировать изделие на подвижных объектах и в условиях повышенной тряски. Работа при пониженном давлении 1,3 на 10 в минус четвёртой степени Па расширяет область применения вплоть до высотной аппаратуры.

Ресурс и надёжность

Конструкция рассчитана на продолжительный срок службы. Срок сохраняемости до ввода в эксплуатацию составляет 15 лет, что подтверждает стойкость материалов к старению при правильном хранении. Минимальная наработка — не менее 5000 часов, а допустимое количество циклов сочленения и расчленения достигает 500. Это обеспечивает стабильное контактное сопротивление на протяжении всего срока службы и снижает необходимость частого технического обслуживания разъёмных узлов.

Артикул изделия — 51490. Соединитель относится к категории ШР32 и предназначен для профессионального применения в составе серийно выпускаемой аппаратуры.
