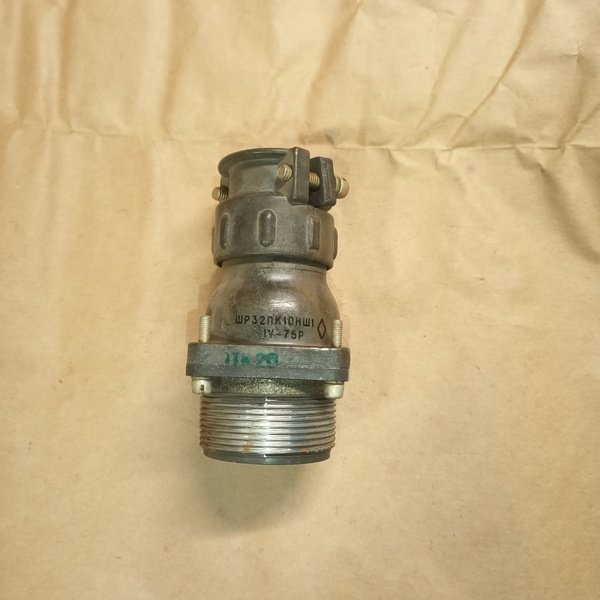

ШР32ПК10НШ1

ШР32ПК10НШ1 — это кабельная розетка из серии низкочастотных цилиндрических электрических соединителей ШР, предназначенная для надежного соединения в электрических цепях.

Характеристики

Соединитель имеет условный размер корпуса 32, 10 контактов (гнезда), прямой патрубок и гайку для неэкранированного кабеля. Максимальное рабочее напряжение — до 850 В, рабочий ток на контакт — от 7 до 50 А (в зависимости от диаметра контактов), сопротивление изоляции — не менее 5000 МОм. Работает при частоте до 3 МГц в цепях постоянного и переменного тока.

Климатическое исполнение

Температура окружающей среды — от -60 до +60 °С, с возможной сменой до +110 °С (с учетом перегрева контактов), выдерживает пониженное давление до 1,3×10⁻⁴ Па. Материал корпуса — металл, изолятора — карболит.

Расшифровка обозначения

ШР — тип соединителя; 32 — размер корпуса; ПК — кабельная розетка с прямым патрубком; 10 — число контактов; НШ — гайка для неэкранированного кабеля; 1 — сочетание контактов. Это объемного монтажа с резьбовым соединением нормальных габаритов.

Описание

ШР32ПК10НШ1

ШР32ПК10НШ1: надёжное подключение для радиоэлектронной аппаратуры

ШР32ПК10НШ1 — приборная вилка из серии цилиндрических низкочастотных разъёмов ШР, предназначенная для организации разъёмных электрических соединений в промышленной, измерительной, радиотехнической и специальной аппаратуре. Конструкция с прямым патрубком и резьбовым сочленением помогает обеспечить устойчивую фиксацию при подключении кабелей и ответных частей разъёма.

Разъём применяется в цепях постоянного и переменного тока частотой до 3 МГц, при амплитудном напряжении до 850 В. Исполнение рассчитано на эксплуатацию в условиях климатического исполнения УХЛ, в том числе при значительных температурных перепадах.

Расшифровка маркировки

Обозначение ШР32ПК10НШ1 содержит основную информацию о конструкции изделия:

Обозначение	Значение
ШР	Цилиндрический низкочастотный соединитель серии ШР
32	Условный размер корпуса
ПК	Приборное исполнение с прямым патрубком
10	Десять контактов
Н	Исполнение для неэкранированного кабеля
Ш1	Вариант расположения и сочетания контактных групп

ШР32ПК10НШ1 относится к приборным вилкам: он устанавливается на корпус оборудования и используется совместно с ответной частью для быстрого подключения или отключения электрических цепей. Резьбовой способ сочленения и одношпоночная поляризация снижают риск неправильной стыковки разъёма.

Технические особенности ШР32ПК10НШ1

Конструкция разъёма включает 10 контактов двух типоразмеров: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Такое сочетание позволяет разделить сигнальные и силовые линии в одном разъёмном интерфейсе.

К ключевым параметрам ШР32ПК10НШ1 относятся:

Работа в цепях постоянного и переменного тока с частотой до 3 МГц.
Амплитудное рабочее напряжение — до 850 В.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Ресурс — до 500 циклов сочленения и расчленения.
Минимальная наработка — 1000 часов.
Температура эксплуатации — от −60 до +60 °C.
Допустимая вибрация в диапазоне от 1 до 5000 Гц.
Монтаж проводников выполняется пайкой.

Контакты могут иметь серебряное либо никелевое покрытие — конкретное исполнение определяется маркировкой и технической документацией. Никель в обозначении изделия указывает на соответствующее покрытие контактов.

Где используется разъём

Вилка ШР32ПК10НШ1 востребована там, где необходимо компактно и надёжно подключать многожильные кабели к оборудованию. Типичные области применения:

Радиоэлектронные устройства и приборы связи.
Измерительные комплексы и лабораторное оборудование.
Промышленная автоматика и системы управления.
Электротехнические шкафы и приборные панели.
Аппаратура, работающая при вибрации, ударах и перепадах температуры.
Оборудование, в котором требуется регулярное техническое обслуживание с отключением кабельных линий.

Важно учитывать, что разъём относится к негерметичным изделиям. Для наружного применения необходимо дополнительно защитить место соединения от проникновения пыли и влаги.

Что учесть при монтаже

Перед установкой ШР32ПК10НШ1 следует проверить соответствие ответной части, распиновку контактов, допустимое сечение подключаемого провода и электрические параметры конкретной цепи. При пайке необходимо избегать перегрева контактных хвостовиков и изоляционных элементов, а после монтажа — проверить прочность фиксации проводников и корректность сочленения вилки с розеткой.

ШР32ПК10НШ1 подходит для задач, где важны механическая стойкость, повторяемость подключения и совместимость с распространённой серией разъёмов ШР. Благодаря 10-контактной конфигурации и резьбовой фиксации он может использоваться как универсальный приборный интерфейс для передачи питания и сигналов в составе одного кабельного соединения.
