Назначение и область применения

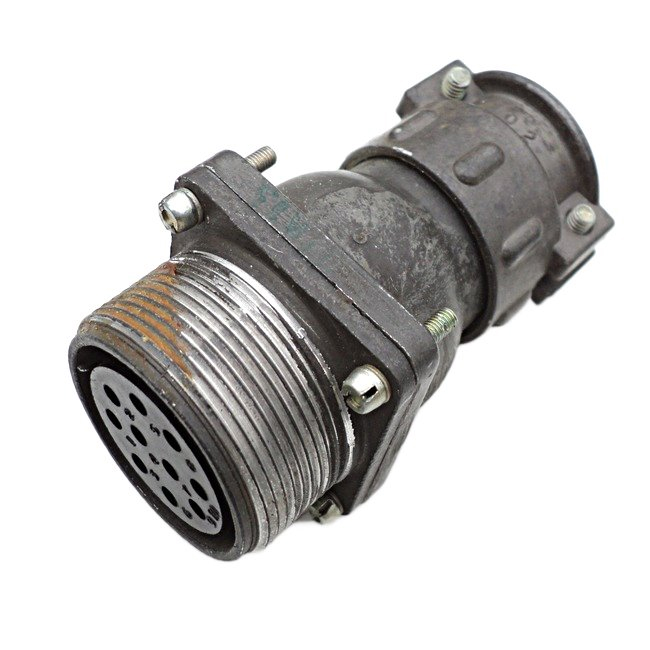

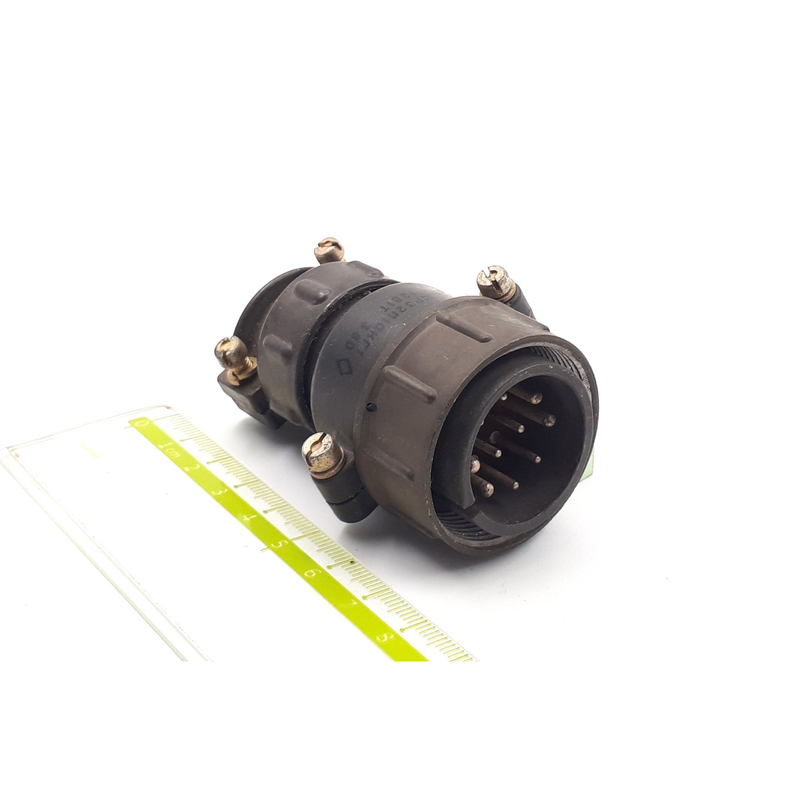

ШР32ПК10НГ1Н «5» представляет собой приборную розетку низкочастотного цилиндрического соединителя серии ШР. Устройство выполнено в нормальных габаритах и оснащено резьбовым соединением, что обеспечивает надёжную фиксацию ответной части и защиту от самопроизвольного расчленения в процессе эксплуатации. Конструкция предусматривает прямой патрубок и гайку, что делает разъём удобным для внутреннего монтажа в аппаратуре. Данная модель является негерметичной и рассчитана на подключение неэкранированного кабеля.

Соединитель предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура различного назначения: измерительные приборы, промышленное оборудование, устройства связи и автоматики, где требуется разъёмное соединение с высокой механической прочностью и стабильными электрическими характеристиками. Конструкция ШР32ПК10НГ1Н «5» обеспечивает удобный доступ к контактам при монтаже и обслуживании оборудования.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР32ПК10НГ1Н содержит полную информацию о конструктивном исполнении изделия:

• ШР — тип соединителя, определяющий серию и общую конструкцию;
• 32 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 10 — количество контактов;
• НГ1Н — вариант исполнения: нормальные габариты, наличие гайки, подключение неэкранированного кабеля.

Корпус соединителя выполнен из материалов, обеспечивающих необходимую механическую прочность и устойчивость к внешним воздействиям. Резьбовое соединение гарантирует плотное прилегание сопрягаемых частей и исключает люфт, что особенно важно при эксплуатации в условиях вибрации. Прямой патрубок упрощает подвод кабеля и позволяет аккуратно организовать монтаж внутри приборного отсека.

Технические характеристики

Соединитель ШР32ПК10НГ1Н «5» рассчитан на максимальное рабочее напряжение 850 В. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжное разделение электрических цепей и исключает утечки тока между контактами и корпусом.

Контактная группа включает 10 контактов двух типоразмеров. Шесть контактов диаметром 1,5 мм рассчитаны на ток до 20 А каждый, четыре контакта диаметром 2,5 мм выдерживают ток до 35 А. Общая допустимая токовая нагрузка соединителя достигает 160 А. Такое распределение контактов позволяет реализовывать схемы с различными уровнями мощности в одном разъёме: силовые цепи подключаются к контактам большего диаметра, управляющие и сигнальные — к контактам меньшего диаметра.

Устойчивость к внешним воздействиям

Устройство сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате (30 g). Соединитель выдерживает механические удары с ускорением до 5000 метров в секунду в квадрате. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом контакты допускают кратковременный нагрев до плюс 110 градусов Цельсия.

Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает эксплуатацию изделия в условиях умеренного и холодного климата. Соединитель пригоден для наружного монтажа при условии защиты от прямого попадания дождя, пыли и солнечных лучей. Срок сохраняемости изделия составляет 15 лет.

Эксплуатационные показатели

Ресурс соединителя рассчитан на 500 сочленений-расчленений, что обеспечивает длительный срок службы при регулярном использовании в составе обслуживаемого оборудования. Наработка составляет 1000 часов, что подтверждает надёжность устройства в непрерывном режиме работы. Приёмка «5» соответствует требованиям, предъявляемым к изделиям данной категории, и подтверждает контроль качества на всех этапах производства.

ШР32ПК10НГ1Н «5» совместим с ответными частями серии ШР соответствующего типоразмера и конструктивного исполнения. Это позволяет использовать соединитель как для замены вышедших из строя элементов, так и при комплектации новой аппаратуры. Артикул изделия — 10092.
