Назначение и область применения

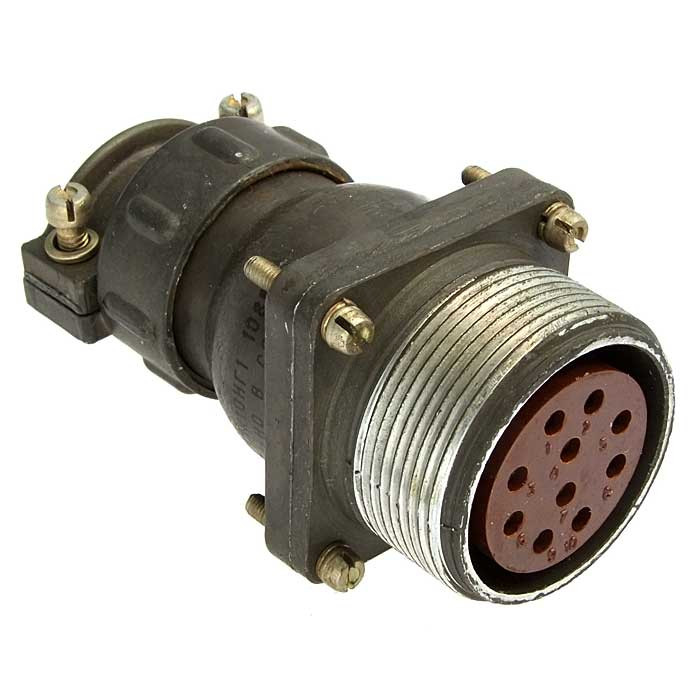

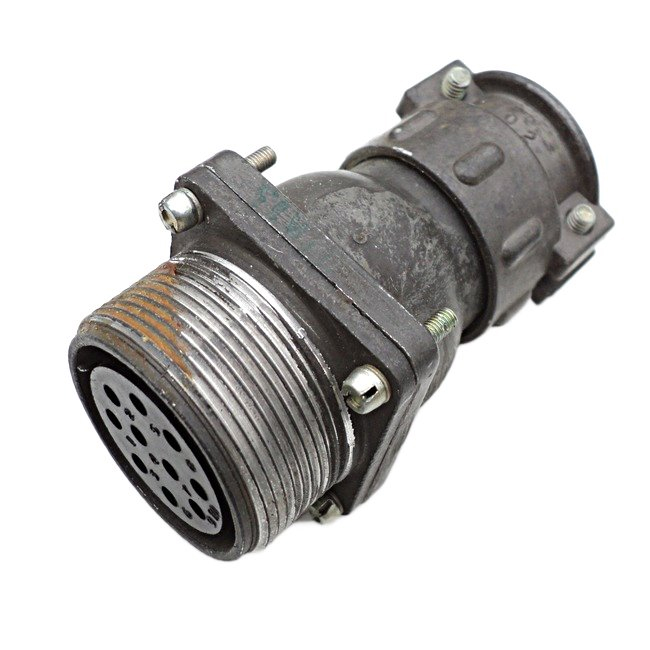

ШР32ПК10НГ1 представляет собой приборную розетку низкочастотного цилиндрического соединителя серии ШР с прямым патрубком и гайкой для неэкранированного кабеля. Устройство предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре. Изделие находит применение в радиоэлектронной и радиотехнической технике общего назначения.

Розетка рассчитана на эксплуатацию как во внутренних, так и в наружных условиях. При использовании вне помещений защиту от пыли и влаги обеспечивает потребитель. Конструкция соответствует климатическому исполнению УХЛ, что подтверждает пригодность для работы в умеренном и холодном климате.

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Это позволяет использовать розетку в широком спектре оборудования — от промышленной автоматики до измерительных и связных систем.

Подтверждённые особенности конструкции

Розетка имеет 10 контактов, распределённых по двум типоразмерам. Шесть контактов выполнены диаметром 1,5 мм, четыре контакта — диаметром 2,5 мм. Максимальный ток на одиночный контакт меньшего диаметра составляет 20 А, для контактов большего диаметра — 35 А. Общая токовая нагрузка соединителя достигает 160 А.

Электрические параметры контактных пар гарантируют стабильную работу соединения. Сопротивление контактов диаметром 1,5 мм не превышает 2,5 мОм, для контактов диаметром 2,5 мм — не более 1 мОм. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжное разделение цепей и исключает токи утечки.

Механическая прочность розетки подтверждена испытаниями на устойчивость к внешним воздействиям. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также механические удары с ускорением до 5000 м/с². Ресурс сочленений-расчленений составляет 500 циклов.

Маркировка и технические параметры

Обозначение ШР32ПК10НГ1 расшифровывается следующим образом:

• ШР — тип соединителя;
• 32 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком;
• 10 — число контактов;
• Н — нормальные габариты;
• Г — розетка;
• 1 — комбинация контактов.

Артикул изделия — 10091. Розетка относится к категории ШР32 и поставляется как самостоятельный компонент для монтажа в корпуса приборов или на панели оборудования.
