ШР32ПК10НГ1: цилиндрический разъём для надёжного соединения электрических цепей

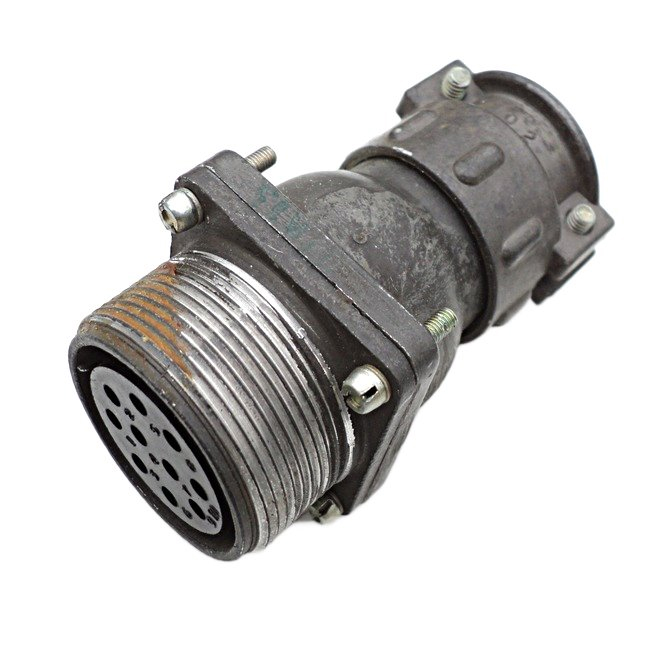

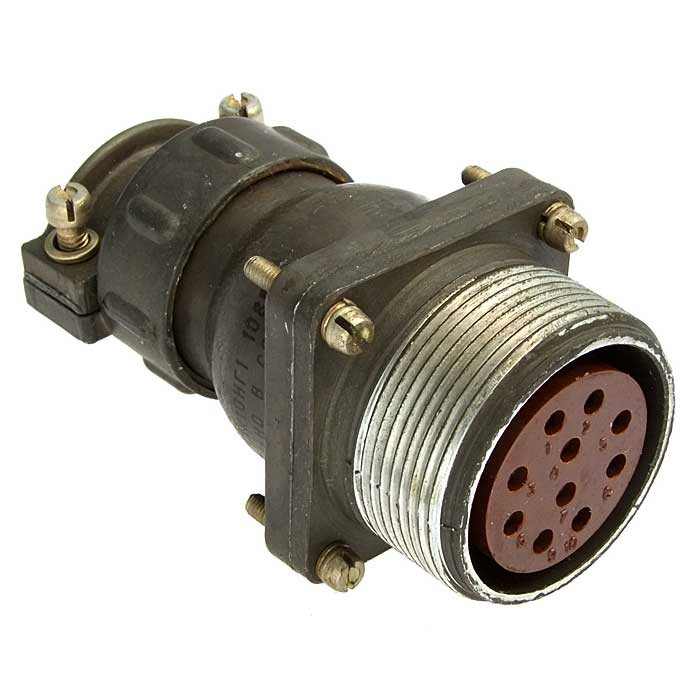

ШР32ПК10НГ1 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде приборной розетки с прямым патрубком. Разъём применяется для разъёмного подключения проводов, кабелей, функциональных узлов и блоков в радиоэлектронной, электротехнической и контрольно-измерительной аппаратуре.

Конструкция рассчитана на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Резьбовое сочленение обеспечивает прочную механическую фиксацию ответной части, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Расшифровка маркировки

Маркировка ШР32ПК10НГ1 указывает на основные конструктивные особенности изделия:

Сочетание контактов № 1 включает 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Такое распределение позволяет в одном интерфейсе одновременно коммутировать цепи управления, сигнализации и питания с разными токовыми нагрузками.

Основные характеристики ШР32ПК10НГ1

Разъём ШР32ПК10НГ1 предназначен для объёмного монтажа с присоединением проводников пайкой. Контакты имеют серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического контакта при многократных подключениях.

Ключевые параметры изделия:

• Количество контактов — 10.

• Диаметры контактов — 1,5 мм и 2,5 мм.

• Рабочий ток для контактов диаметром 1,5 мм — до 10 А.

• Рабочий ток для контактов диаметром 2,5 мм — до 25 А.

• Максимальное рабочее напряжение — до 850 В.

• Допустимая рабочая частота переменного тока — до 3 МГц.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Переходное сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.

• Переходное сопротивление контакта диаметром 2,5 мм — не более 1,0 мОм.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

• Срок сохраняемости — не менее 15 лет.

Конструктивные особенности

Основу разъёма составляет металлический корпус условного размера 32. Прямой патрубок рассчитан на ввод неэкранированного кабеля, а резьбовая фиксация ответной вилки снижает риск самопроизвольного разъединения при вибрации, перемещении оборудования или воздействии механических нагрузок.

Контактные хвостовики рассчитаны на пайку проводов. Для контактов диаметром 1,5 мм допускается присоединение проводников сечением до 1,93 мм², а для контактов диаметром 2,5 мм — до 3 мм². Допускается не более трёх перепаек контактов при соблюдении требований к монтажу и тепловому воздействию.

Применение разъёма

Розетка ШР32ПК10НГ1 используется в оборудовании, где необходимы компактное многоконтактное подключение и надёжная фиксация кабельного соединения. Типичные области применения:

• Электротехнические шкафы, панели и пульты управления.

• Контрольно-измерительные приборы и испытательные стенды.

• Радиоэлектронная аппаратура общего назначения.

• Промышленная автоматика и системы сигнализации.

• Источники питания, блоки управления и распределительные устройства.

• Оборудование, работающее при вибрационных нагрузках.

Рабочий температурный диапазон для данного исполнения указывается от −60 до +60 °C, а соединитель рассчитан на климатическое исполнение УХЛ. При наружном размещении необходимо предусмотреть защиту от прямого воздействия влаги и пыли, поскольку разъём относится к негерметичным соединителям.

Что учитывать при выборе

При проектировании или замене разъёма ШР32ПК10НГ1 важно проверить соответствие ответной части по серии, размеру корпуса, числу и сочетанию контактов, а также исполнению кабельного ввода. Для полноценного соединения требуется совместимая вилка серии ШР32 с сочетанием контактов № 1.

Также следует учитывать реальную токовую нагрузку по каждой цепи, сечение подключаемых проводов, способ прокладки кабеля, требования к защите от внешней среды и необходимость экранирования. Исполнение с индексом «Н» ориентировано именно на неэкранированный кабель; при наличии требований по электромагнитной совместимости следует выбирать конструктивное исполнение, предназначенное для экранированной кабельной линии.
