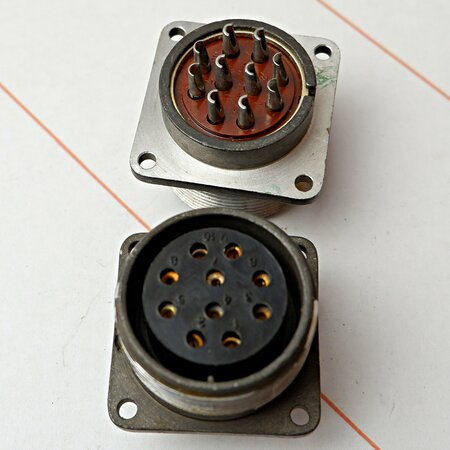

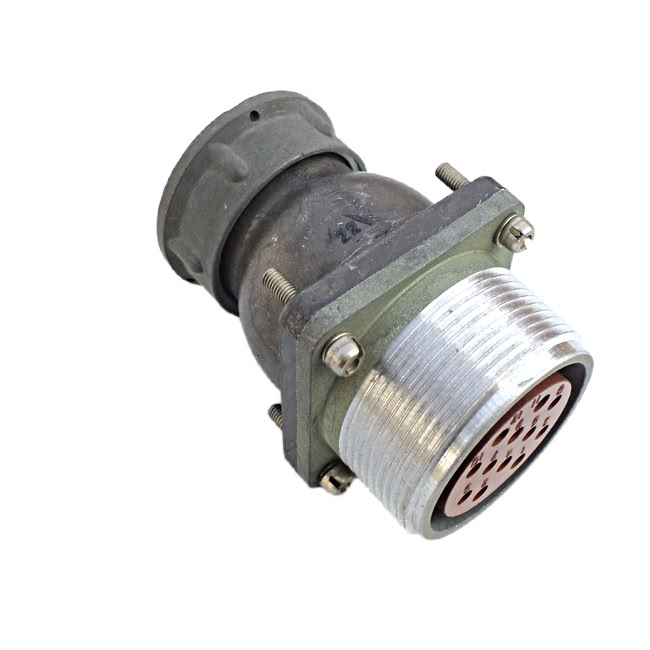

ШР32ПК10ЭГ1 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР без патрубка, предназначенная для резьбового сочленения нормальных габаритов.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику общего назначения.

Работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение), подходит для внутреннего и наружного применения в климатическом исполнении УХЛ (при защите от пыли и воды).

Характеристики

• Количество контактов: 10 шт (диаметры: обычно 6?1,5 мм и 4?2,5 мм).

• Максимальная токовая нагрузка: до 160 А общая; на контакт 10 А (?1,5 мм), до 25–35 А (?2,5 мм).

• Сопротивление контакта: не более 2,5 мОм (?1,5 мм), 1 мОм (?2,5 мм).

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Количество сочленений-расчленений: 500; минимальная наработка: 1000 часов; срок сохраняемости: 15 лет.

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с? (30 g); удар: до 5000 м/с? (500 g).

Информация по моделям 2015 г. не отличается от общих данных по серии.
