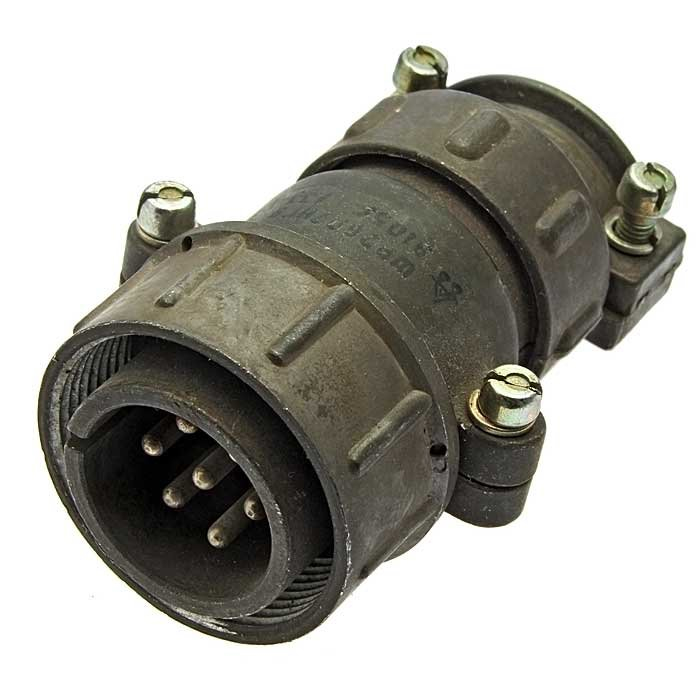

ШР32П8НШ3 РОЗЕТКИ 2015г

Цена:

2500 ₽

В наличии: 43 шт.

Технические характеристики

ШР32П8НШ3 розетка

ШР32П8НШ3 розетка : Обзор и Технические Характеристики

ШР32П8НШ3 — это кабельная розетка, предназначенная для использования с неэкранированным кабелем. Она относится к типу соединителей ШР, которые широко применяются в различных электронных и электрических устройствах.

Технические Характеристики:

Условный размер корпуса : 32.
Конструктивное исполнение : розетка имеет прямой патрубок, что обеспечивает удобство подключения кабеля.
Количество контактов : 8.
Максимальное рабочее напряжение : До 850 Вольт.
Сопротивление изоляции : Высокое, что обеспечивает надежную защиту от электрического пробоя в нормальных климатических условиях.
Вибрационная стойкость : розетка может выдерживать синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с? (30 g).
Механическая стойкость : Может выдерживать механические удары, что делает ее подходящей для использования в условиях, где возможны механические воздействия.
Уровень звукового давления : Может выдерживать уровень звукового давления до 170 дБ.
Линейное ускорение : Может выдерживать линейное ускорение до 2000 м/с?.
Покрытие контактов : Контакты покрыты серебром, что улучшает электрический контакт и снижает сопротивление.

Применение:

ШР32П8НШ3 розетка используется в различных электронных устройствах, где требуется надежное и стабильное подключение кабелей. Ее конструкция и технические характеристики делают ее подходящей для применения в условиях, где возможны вибрации и механические воздействия.

Описание

Назначение и область применения

ШР32П8НШ3 — кабельная розетка, предназначенная для работы с неэкранированным кабелем. Изделие относится к группе соединителей типа ШР, которые широко востребованы в электронной, электротехнической и приборостроительной отраслях. Розетка обеспечивает разъёмное соединение электрических цепей, гарантируя стабильный контакт и надёжную передачу сигналов либо питающего напряжения.

Благодаря продуманной конструкции модель применяется в оборудовании, эксплуатируемом в условиях повышенных вибрационных и ударных нагрузок. Изделие подходит для монтажа в стационарных блоках, распределительных устройствах, испытательных стендах и аппаратуре промышленного назначения. Прямой патрубок корпуса упрощает подключение кабеля и сокращает время монтажа.

Конструктивные особенности

Розетка ШР32П8НШ3 имеет условный размер корпуса 32 и восемь контактов. Такое исполнение обеспечивает достаточное количество цепей для решения широкого круга задач — от передачи сигналов управления до подачи силового питания. Контакты покрыты серебром, что улучшает электрическую проводимость, снижает переходное сопротивление и защищает поверхность от окисления.

Корпус соединителя выполнен с учётом требований механической прочности. Прямой патрубок ориентирован под удобное осевое подключение кабеля. Конструкция позволяет выдерживать значительные внешние воздействия без потери работоспособности.

Электрические параметры

Максимальное рабочее напряжение — до 850 В.
Высокое сопротивление изоляции, исключающее электрический пробой в нормальных климатических условиях.
Серебряное покрытие контактов для стабильного электрического соединения.
Восемь контактов для подключения электрических цепей.

Стойкость к внешним воздействиям

Изделие рассчитано на эксплуатацию в сложных условиях. Розетка выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате, что соответствует 30 g. Устойчивость к механическим ударам позволяет использовать соединитель в подвижных узлах оборудования и на объектах с высоким уровнем динамических нагрузок.

Дополнительно подтверждена стойкость к акустическому воздействию: изделие выдерживает уровень звукового давления до 170 дБ. Максимальное линейное ускорение, которое не приводит к нарушению работоспособности, составляет до 2000 метров в секунду в квадрате. Такие показатели делают розетку пригодной для применения в авиационной, транспортной и специальной технике.

Применение

ШР32П8НШ3 используется в электронных устройствах, где требуется надёжное и стабильное подключение кабелей. Модель подходит для блоков питания, систем автоматики, измерительных комплексов и промышленного оборудования. Высокая механическая стойкость и стабильные электрические параметры позволяют применять изделие в аппаратуре, работающей при вибрациях, ударах и значительных перегрузках.

Розетка совместима с ответными частями соединителей серии ШР32. Изделие поставляется с артикулом 51480 и относится к категории ШР32. Год выпуска данной товарной позиции — 2015.
