ШР32П8НШ3: кабельная розетка серии ШР для надёжных электрических соединений

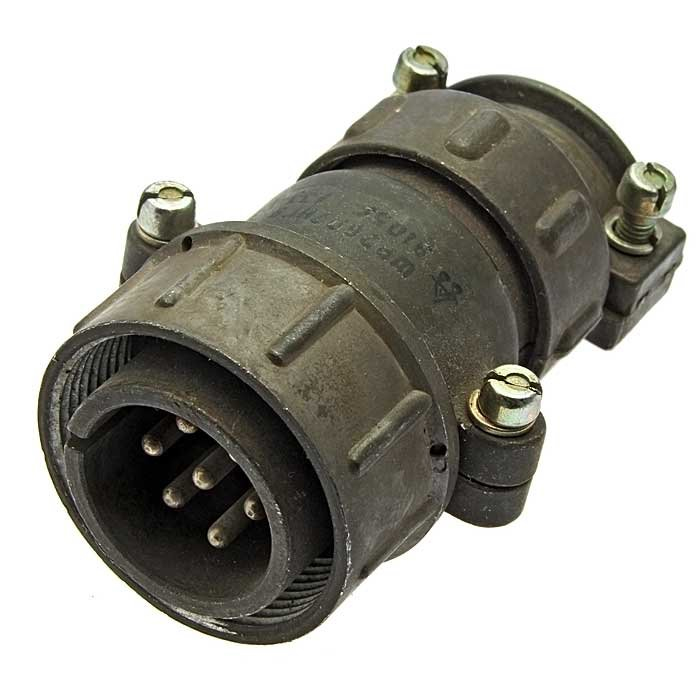

ШР32П8НШ3 — цилиндрический низкочастотный разъём серии ШР в исполнении кабельной розетки. Он применяется для разъёмного соединения цепей постоянного и переменного тока в электрооборудовании, радиоаппаратуре, системах автоматики, измерительных комплексах и промышленной технике.

Разъём рассчитан на эксплуатацию в цепях с напряжением до 850 В и частотой переменного тока до 3 МГц. Резьбовое сочленение обеспечивает механически прочное соединение с ответной частью, а одношпоночная поляризация исключает неправильную ориентацию при стыковке.

Расшифровка обозначения ШР32П8НШ3

Маркировка отражает конструктивные особенности соединителя:

Таким образом, ШР32П8НШ3 представляет собой кабельную розетку с прямым патрубком, рассчитанную на подключение неэкранированного кабеля. Контактная часть выполнена в виде гнездовых контактов, поэтому разъём используется совместно с соответствующей вилкой серии ШР такого же типоразмера и сочетания контактов.

Основные характеристики

Для исполнения ШР32П8НШ3 характерны следующие параметры:

• Количество контактов — 8.

• Диаметр каждого контакта — 2,5 мм.

• Максимальный рабочий ток — до 25 А на контакт.

• Максимальное рабочее напряжение — до 850 В.

• Рабочая частота переменного тока — до 3 МГц.

• Тип сочленения — резьбовой.

• Поляризация корпуса — одношпоночная.

• Монтаж проводников — пайкой.

• Контактное сопротивление — не более 1 мОм для контактов диаметром 2,5 мм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Количество циклов сочленения и расчленения — до 500.

• Минимальная наработка — от 1000 часов.

• Срок сохраняемости — не менее 15 лет.

Контакты обычно изготовлены из латуни и имеют серебряное покрытие. Серебрение способствует снижению переходного сопротивления, повышает стабильность электрического контакта и помогает сохранять его качество при многократных соединениях.

Конструкция и монтаж

Корпус разъёма ШР32П8НШ3 имеет кабельное исполнение с прямым патрубком. Такое решение удобно при прямолинейном вводе кабеля и размещении соединителя в ограниченном пространстве оборудования. Корпус может выполняться из алюминиевого сплава, а изолятор — из карболита; конструкция ориентирована на механическую прочность и устойчивость к эксплуатационным воздействиям.

Габаритные размеры разъёма составляют ориентировочно 74,7 × 53,1 × 41,5 мм, диаметр корпуса — около 41,5 мм. Для присоединения кабеля используется гайка патрубка под неэкранированное исполнение. Допускается подключение проводников сечением до 3 мм², а соединение хвостовиков контактов выполняется пайкой.

При монтаже важно соблюдать несколько условий:

• Подбирать ответную часть с идентичным сочетанием контактов.

• Проверять соответствие сечения провода допустимому значению.

• Выполнять пайку без перегрева контактной группы и изолятора.

• Контролировать надёжность фиксации кабеля в патрубке.

• Не допускать попадания влаги и пыли внутрь разъёма, если оборудование не предусматривает дополнительную защиту.

Области применения

Разъём ШР32П8НШ3 подходит для оборудования, где требуется передавать питание, управляющие сигналы или несколько независимых цепей через надёжное разъёмное кабельное соединение. Его используют в следующих задачах:

• Промышленные шкафы управления и автоматики.

• Контрольно-измерительные приборы.

• Источники питания и силовые блоки.

• Радиоэлектронная аппаратура.

• Испытательные стенды.

• Транспортное, специальное и производственное оборудование.

• Кабельные жгуты и межблочные соединения.

Рабочий температурный диапазон для соединителей такого типа указывается от −60 до +60 °C, при этом конструкция рассчитана на воздействие вибрации, ударных нагрузок и линейных ускорений. Поэтому ШР32П8НШ3 востребован в тех системах, где обычные бытовые разъёмы не обеспечивают требуемой механической надёжности.

Что учитывать при выборе

Перед применением ШР32П8НШ3 необходимо сопоставить его параметры с требованиями конкретного устройства: количество и диаметр контактов, токовую нагрузку по каждой цепи, рабочее напряжение, тип кабеля и условия окружающей среды. Особое внимание следует уделить ответной части: соединители должны совпадать по серии, размеру корпуса, числу контактов, контактному сочетанию и поляризации.

ШР32П8НШ3 — практичное решение для создания долговечного кабельного соединения в промышленной и специальной аппаратуре. Восьмиконтактная компоновка, резьбовая фиксация, серебрёные контакты и способность работать при значительных электрических нагрузках делают эту кабельную розетку подходящей для ответственных электрических цепей.
