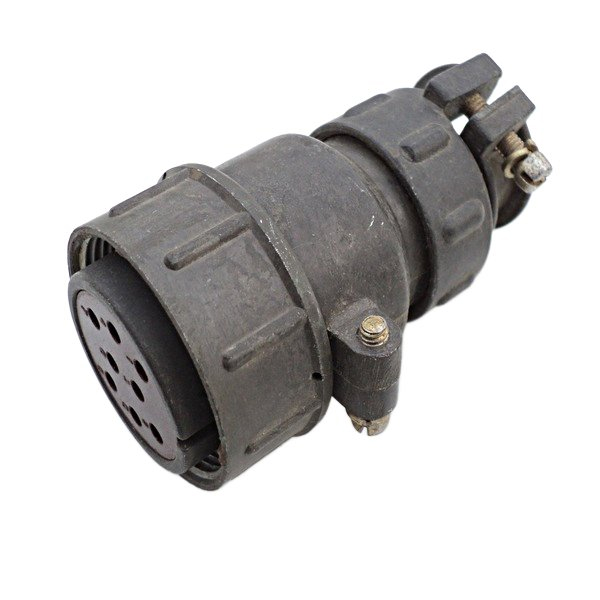

Назначение соединителя ШР32П8НШ2Н

ШР32П8НШ2Н представляет собой низкочастотный цилиндрический соединитель кабельного типа, выполненный в виде розетки с прямым патрубком и кожухом, предназначенным для неэкранированного кабеля. Изделие применяется для надёжного соединения и разъединения электрических цепей, проводов, кабелей и отдельных блоков в составе электронной и радиоэлектронной аппаратуры. Соединитель рассчитан на работу с постоянным, переменным током частотой до 3 МГц, а также с импульсным током при напряжении до 850 В по амплитудному значению.

Благодаря продуманной конструкции и стойкости к внешним воздействиям, ШР32П8НШ2Н подходит для использования в аппаратуре, эксплуатируемой в умеренном и холодном климате. Изделие сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, что позволяет применять его в составе оборудования, предназначенного для работы в сложных климатических условиях, включая неотапливаемые помещения и наружные установки в соответствующих климатических зонах.

Ключевые технические особенности

Соединитель ШР32П8НШ2Н имеет условный размер корпуса 32 и оснащён восемью контактами диаметром 1,5 мм. Сочленение ответных частей осуществляется резьбовым способом с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает надёжную фиксацию в сочленённом состоянии. Корпус изделия изготовлен из металла, изолятор выполнен из карболита, а контакты покрыты серебром для улучшения электрической проводимости и снижения переходного сопротивления.

Соединитель разработан для объёмного монтажа на кабель. Конструкция кожуха предусматривает установку неэкранированного кабеля с последующей фиксацией, что обеспечивает защиту места соединения от механических повреждений и предотвращает излом проводников в зоне контактов. Изделие способно выдерживать вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также ударные и другие механические воздействия, характерные для промышленной эксплуатации.

Применение и условия эксплуатации

ШР32П8НШ2Н относится к климатическому исполнению УХЛ и выпускается в негерметичном варианте. Это означает, что соединитель предназначен для эксплуатации в условиях умеренного и холодного климата, но не рассчитан на прямое воздействие влаги, агрессивных сред или погружение в жидкости. При использовании в аппаратуре с повышенными требованиями к защите от внешних факторов необходимо учитывать отсутствие герметизации и предусматривать дополнительные меры по изоляции мест соединения.

Основные области применения изделия:

• соединение кабельных трасс внутри радиоэлектронных блоков и шкафов управления;
• организация разъёмных соединений в измерительной и испытательной аппаратуре;
• подключение внешних кабелей к приборам, работающим при температурах от минус 60 до плюс 100 градусов Цельсия;
• использование в оборудовании, подверженном вибрациям и механическим нагрузкам;
• монтаж цепей постоянного, переменного и импульсного тока с напряжением до 850 В.

Конструктивные параметры

Изделие выполнено в соответствии с техническими условиями ГЕ0.364.108ТУ и производится на территории России. Прямой патрубок упрощает прокладку кабеля и облегчает монтаж в ограниченном пространстве. Резьбовое сочленение обеспечивает стабильность электрического контакта даже при длительной эксплуатации в условиях вибраций и перепадов температур. Серебряное покрытие контактов способствует сохранению низкого переходного сопротивления и защищает контактные поверхности от окисления, что положительно сказывается на долговременной надёжности соединения.

Металлический корпус обеспечивает механическую прочность и защиту внутренних элементов от повреждений. Карболитовый изолятор, применяемый в конструкции, обладает достаточной электрической прочностью и устойчивостью к нагреву в пределах рабочих температур. Сочетание этих материалов позволяет использовать соединитель в аппаратуре с умеренными требованиями к массе и с высокими требованиями к надёжности разъёмного контакта.
