Назначение и область применения

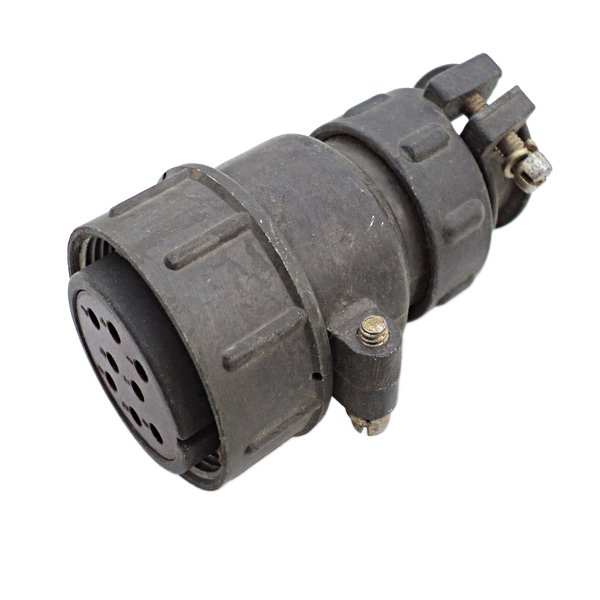

Кабельная розетка ШР32П8НШ2 (артикул 10063) представляет собой низкочастотный цилиндрический соединитель серии ШР, предназначенный для создания надежного разъемного электрического соединения в цепях постоянного и переменного тока. Изделие рассчитано на эксплуатацию при частоте до 3 МГц и амплитудном значении напряжения до 850 В. Розетка применяется в составе радиоэлектронной и радиотехнической аппаратуры, включая промышленные системы, где требуется стабильная передача электрических сигналов и питания.

Конструкция с прямым патрубком и накидной гайкой специально адаптирована для монтажа с неэкранированными кабелями. Резьбовое сочленение с одношпоночной поляризацией корпусов исключает неправильную стыковку и обеспечивает механическую фиксацию соединения, предотвращая самопроизвольное разъединение при вибрационных и ударных нагрузках.

Ключевые особенности и технические параметры

Соединитель относится к негерметичному типу и выполнен в климатическом исполнении УХЛ, что допускает использование в условиях умеренного и холодного климата. Розетка оснащена 8 контактами диаметром 1,5 мм с серебряным покрытием, на что указывает индекс «2» в обозначении. Серебряное покрытие снижает переходное сопротивление и повышает стойкость контактов к окислению, способствуя стабильной работе соединителя в широком диапазоне условий.

Основные электрические и механические характеристики изделия:

• Максимальный ток на один контакт — 20 А;
• Общая токовая нагрузка — 80 А;
• Сопротивление контакта — не более 2,5 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Количество сочленений — 500 циклов;
• Наработка — не менее 1000 часов;
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия;
• Вибрационная стойкость — 1–5000 Гц при ускорении до 30 g.

Розетка сохраняет работоспособность при воздействии ударов и линейных ускорений до 5000 метров на секунду в квадрате, что подтверждает ее пригодность для применения в аппаратуре, эксплуатируемой в жестких механических условиях.

Обозначение и совместимость

Маркировка ШР32П8НШ2 расшифровывается следующим образом: ШР — тип соединителя; 32 — размер корпуса; П — прямой патрубок; 8 — число контактов; НШ — гайка для неэкранированного кабеля; 2 — серебряное покрытие контактов.

Розетка предназначена для сочленения с вилками типа ШР32ПК8НШ2 или аналогичными соединителями, имеющими совместимую конструкцию корпуса, контактную схему и тип сочленения. Применение одношпоночной поляризации гарантирует однозначную ориентацию при стыковке, что исключает повреждение контактов и неправильное подключение цепей.

Монтаж и эксплуатация

Благодаря прямому патрубку и накидной гайке розетка удобна при монтаже на неэкранированный кабель. Накидная гайка обеспечивает плотное прилегание и надежную фиксацию кабельного ввода, а также быструю и удобную затяжку соединения без применения специализированного инструмента. Конструкция изделия рассчитана на многократные циклы сочленения и расчленения при сохранении стабильных электрических параметров.

Соединитель ориентирован на применение внутри приборов, блоков и промышленных установок, где не предъявляются требования к герметичности, но важны высокая проводимость, стойкость к механическим воздействиям и длительный срок службы. Изделие подходит для подключения силовых и сигнальных цепей в радиоэлектронной аппаратуре, испытательном оборудовании, станках и установках промышленной автоматики.
