Назначение и область применения

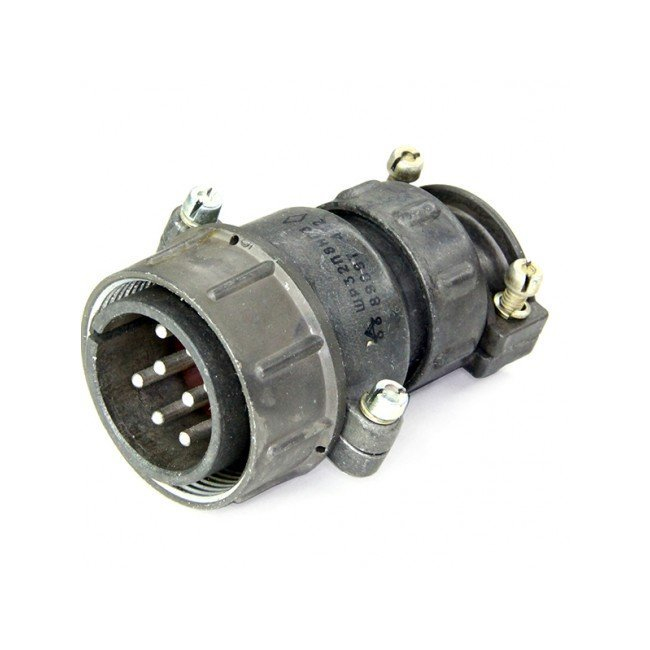

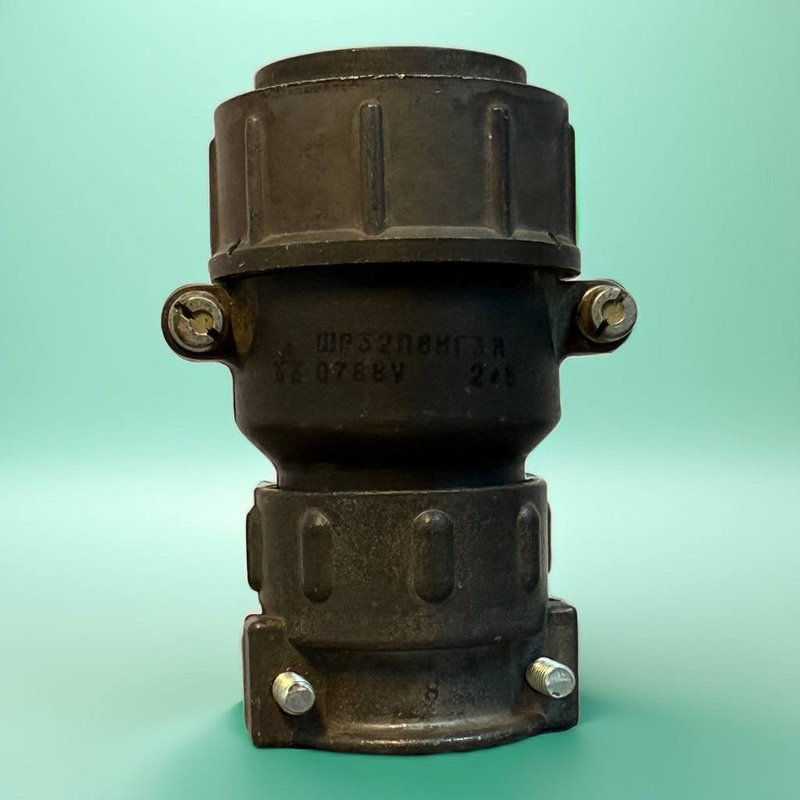

ШР32П8НГ3Н представляет собой кабельную вилку, входящую в серию цилиндрических соединителей ШР. Устройство предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Соединитель ориентирован на эксплуатацию в стационарных и подвижных объектах, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним механическим воздействиям.

Изделие относится к категории негерметичных разъёмов и выпускается в климатическом исполнении УХЛ, что допускает применение в районах с умеренным и холодным макроклиматом. Вилка кабельного типа с прямым патрубком рассчитана на монтаж методом пайки или обжима к жилам кабеля и последующую фиксацию кабельного ввода с помощью гайки патрубка.

Расшифровка обозначения

Маркировка ШР32П8НГ3Н содержит полную информацию о конструктивных особенностях соединителя:

• ШР — тип цилиндрического соединителя;
• 32 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 8 — количество контактов диаметром 2,5 мм;
• НГ3 — гайка патрубка, предназначенная для неэкранированного кабеля;
• Н — приборная часть, в паре выполняющая функцию вилки или розетки.

Данная комбинация символов однозначно идентифицирует кабельную вилку с восемью силовыми контактами и прямым кабельным вводом, совместимую с ответными частями серии ШР соответствующего типоразмера.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В. Допустимая токовая нагрузка составляет до 35 А на один контакт, при этом суммарная нагрузка по всем восьми контактам достигает 175 А. Такие параметры позволяют использовать изделие в цепях питания и управления с достаточно высокими рабочими токами.

• Переходное сопротивление контакта — не более 1 мОм;
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия с возможностью кратковременного повышения до плюс 110 градусов Цельсия;
• Устойчивость к вибрационным нагрузкам — в диапазоне от 1 до 5000 Гц при ускорении до 30 g;
• Устойчивость к ударным воздействиям — до 500 g;
• Работоспособность при пониженном атмосферном давлении — до 1,3×10⁻⁴ Па.

Соединитель сохраняет электрические и механические параметры в широком диапазоне внешних воздействий, включая знакопеременные температуры, вибрацию и одиночные удары высокой интенсивности.

Применение и надёжность

ШР32П8НГ3Н используется во внутренних и наружных цепях электронной и радиотехнической аппаратуры. Благодаря восьми контактам диаметром 2,5 мм и высокой суммарной токовой нагрузке вилка подходит для подключения жгутов и кабельных сборок в блоках питания, распределительных устройствах, промышленном оборудовании и измерительных комплексах.

Конструкция с прямым патрубком упрощает ввод неэкранированного кабеля и обеспечивает надёжную фиксацию без дополнительных герметизирующих элементов. Негерметичное исполнение предполагает эксплуатацию внутри корпусов, шкафов и отсеков, защищённых от прямого попадания влаги и агрессивных сред.

Высокие показатели сопротивления изоляции и низкое переходное сопротивление контактов гарантируют стабильную передачу сигналов и питания в течение всего срока службы. Соединитель сохраняет работоспособность при значительных механических нагрузках, что подтверждается заявленными характеристиками по вибро- и ударостойкости.
