Назначение изделия

Кабельная вилка ШР32П8НГ3 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на эксплуатацию в диапазоне частот до 3 МГц и при максимальном рабочем напряжении до 850 В. Соединитель относится к категории общего назначения и применяется в составе радиоэлектронной и радиотехнической аппаратуры.

Конструкция вилки допускает использование как внутри помещений и корпусов оборудования, так и снаружи — при условии обеспечения дополнительной защиты от прямого попадания пыли и воды. Соединение с ответной частью осуществляется посредством резьбового механизма, что гарантирует надёжную фиксацию и стабильность контакта в условиях вибрационных нагрузок. Монтаж проводников производится методом пайки, что обеспечивает низкое переходное сопротивление и долговременную стабильность электрических параметров.

Ключевые особенности и технические характеристики

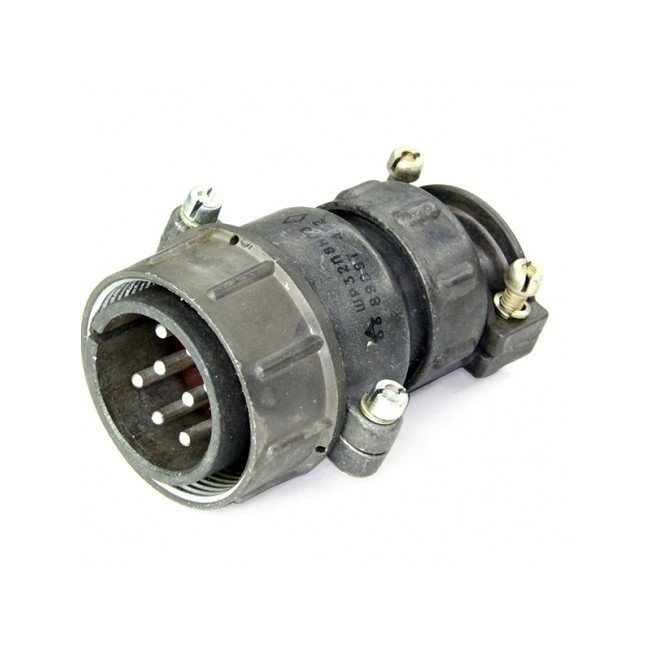

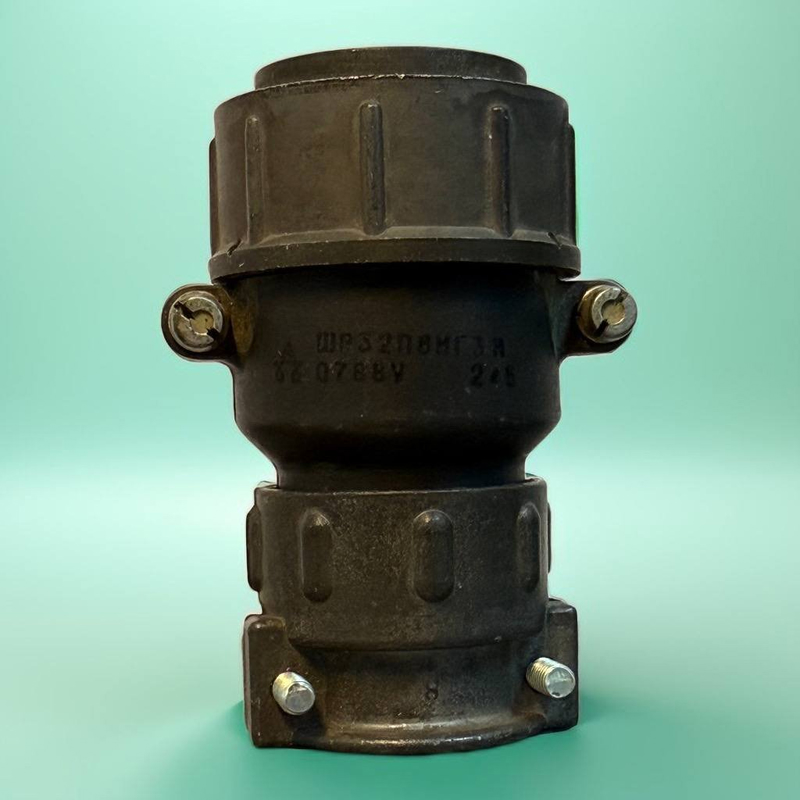

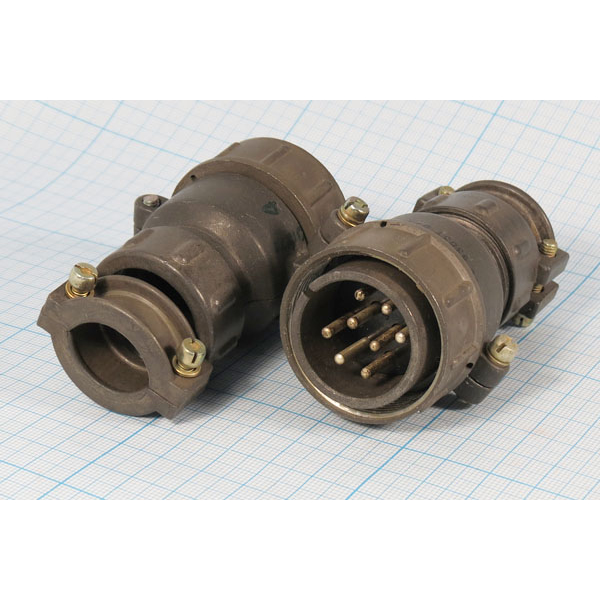

Изделие выполнено в кабельном исполнении с прямым патрубком и гайкой патрубка, рассчитанной на подключение неэкранированного кабеля. Корпус имеет условный размер 32, контактная группа состоит из восьми контактов диаметром 2,5 мм с серебряным покрытием. Серебряное покрытие контактов обеспечивает высокую проводимость и устойчивость к окислению в процессе длительной эксплуатации.

Основные параметры изделия:

• Тип корпуса: кабельный, прямой патрубок под неэкранированный кабель
• Количество контактов: 8
• Диаметр контактов: 2,5 мм
• Покрытие контактов: серебро
• Сопротивление контактов: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочий ток: до 25 А
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: не менее 500
• Срок сохраняемости: не менее 15 лет
• Допустимое сечение подключаемых проводов: до 3 квадратных миллиметров

Расшифровка условного обозначения

Маркировка ШР32П8НГ3 содержит полную информацию о конструктивных особенностях соединителя. Буквенное сочетание ШР обозначает тип изделия — штепсельный разъём. Цифра 32 указывает на условный размер корпуса. Литера П определяет конструктивное исполнение с прямым патрубком. Цифра 8 показывает количество контактов в контактной группе. Литера Н указывает на исполнение для неэкранированного кабеля, литера Г обозначает вилку, а завершающая цифра 3 отражает обозначение сочетания контактов.

Такая система маркировки принята для цилиндрических низкочастотных соединителей и позволяет однозначно идентифицировать изделие при подборе, заказе и замене в составе аппаратуры. Кабельная вилка ШР32П8НГ3 совместима с ответными розетками соответствующего типоразмера и контактной схемы из серии ШР32.

Применение и совместимость

Соединитель предназначен для установки в радиоэлектронные устройства, измерительные приборы, блоки питания, коммутационное оборудование и иную аппаратуру, где требуется разъёмное соединение цепей с рабочим током до 25 А на контакт. Благодаря серебряному покрытию контактов и низкому переходному сопротивлению вилка подходит для ответственных цепей, где важна стабильность параметров во времени.

Изделие рассчитано на применение с неэкранированными кабелями, сечение жил которых не превышает 3 квадратных миллиметра. Резьбовое сочленение обеспечивает механическую прочность соединения и исключает самопроизвольное разъединение при вибрации. Рабочий температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать соединитель в широком спектре климатических условий, включая неотапливаемые помещения и уличное размещение при условии защиты от атмосферных осадков и пыли.
