ШР32П8НГ3 ВИЛКА — это низкочастотный цилиндрический кабельный соединитель серии ШР, применяемый в электрических и радиоэлектронных устройствах для соединения и разъединения цепей постоянного, переменного и импульсного тока.

• ШР — тип соединителя (цилиндрический низкочастотный, резьбовое сочленение).

• 32 — условный размер корпуса.

• П — прямой патрубок кабельной части.

• 8 — количество контактов (штырьков) внутри вилки.

• НГ3 означает:

  • Н — гайка для неэкранированного кабеля,

  • Г — вилка кабельной части,

  • 3 — вариант сочетания контактов (схема их раскладки).

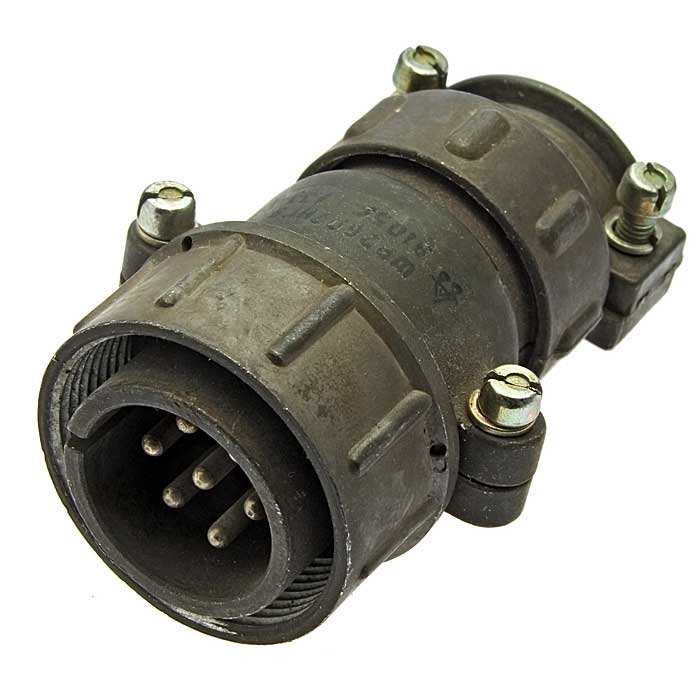

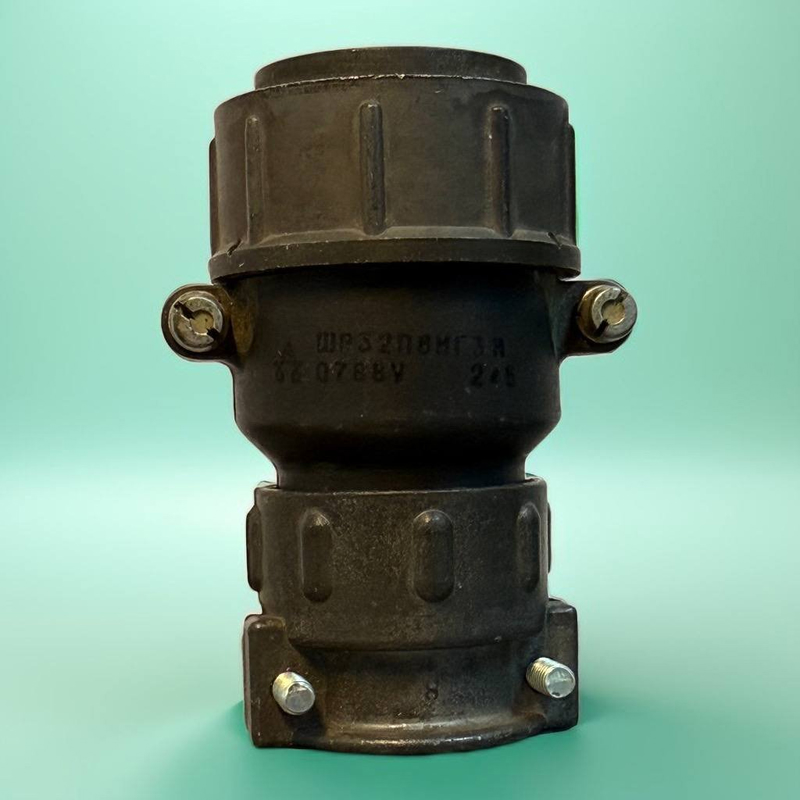

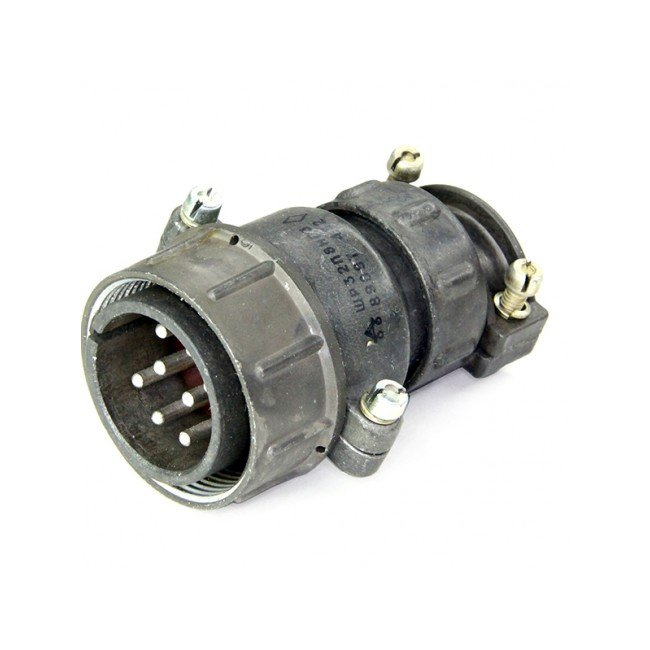

Конструктивно ШР32П8НГ3 выполнен как кабельная вилка с металлическим корпусом и изолятором из карболита, с резьбовым соединением для надежной фиксации парного соединителя.

• Предназначена для цепей постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Температурный диапазон работы — примерно от −60 °C до +60…+100 °C в зависимости от источника, что позволяет использовать её в достаточно жестких климатических условиях.

• Соединитель может применяться как во внутреннем, так и в наружном монтаже при дополнительной защите от пыли и влаги.

• Количество выдерживаемых сочленений‑расчленений — порядка 500, минимальная наработка — около 1000 часов.

• Соединитель рассчитан на воздействие вибрации (диапазон частот от 1 до 5000 Гц с ускорением до ~300 м/с²), ударных нагрузок и линейных перегрузок, что типично для бортовой и радиотехнической аппаратуры.

ШР32П8НГ3 ВИЛКА используется для соединения кабелей, проводов и блоков в радиоэлектронной и радиотехнической аппаратуре, а также в промышленных системах энергетики, автоматики и связи, где требуется надежное низкочастотное соединение с резьбовым фиксатором.
