Назначение и область применения

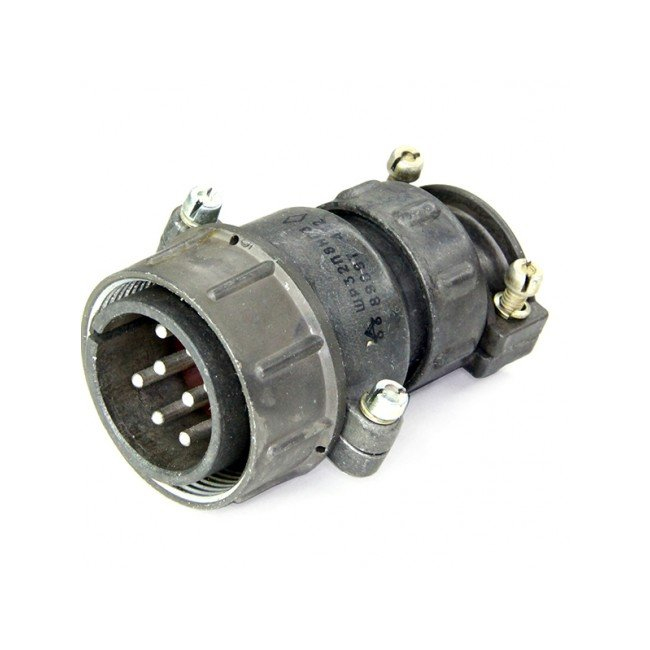

ШР32П8НГ3-К представляет собой кабельную вилку цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель ориентирован на применение в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения.

Конструкция предусматривает как внутренний, так и наружный монтаж. При наружной установке необходимо обеспечить защиту от пыли и влаги в соответствии с климатическим исполнением УХЛ. Это делает разъём востребованным в аппаратуре, эксплуатируемой в умеренном и холодном климате, включая полевые и промышленные условия.

Ключевые технические особенности

Соединитель имеет условный размер корпуса 32 и оснащён 8 контактами. Маркировка «П» в обозначении указывает на прямой патрубок для вывода кабеля, что определяет удобное осевое подключение проводников без дополнительных угловых переходников. Контактные поверхности покрыты серебром, обеспечивающим стабильное переходное сопротивление и защиту от окисления в процессе длительной эксплуатации.

Электрическая прочность подтверждается сопротивлением изоляции не менее 5000 МОм. Показатель рассчитан на работу с высокими токами: максимальная токовая нагрузка на контакт достигает 200 А для наибольшего диаметра контактного элемента. Ресурс разъёма составляет 500 соединений-расчленений, а наработка на отказ варьируется от 1000 до 13000 часов в зависимости от температурного режима эксплуатации.

Устойчивость к внешним воздействиям

Разъём рассчитан на жёсткие условия окружающей среды. Рабочий температурный диапазон охватывает значения от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременная смена температур вплоть до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц.

Механическая прочность подтверждается устойчивостью к одиночным механическим ударам с ускорением до 5000 метров на секунду в квадрате. Соединитель также выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Паскаля, что позволяет использовать его в аппаратуре, работающей на больших высотах или в условиях разреженной атмосферы.

Технические параметры и эксплуатационные данные

• Условный размер корпуса — 32
• Количество контактов — 8
• Тип патрубка — прямой (обозначение «П»)
• Покрытие контактов — серебро
• Сопротивление изоляции — не менее 5000 МОм
• Максимальное рабочее напряжение — 850 В (амплитудное значение)
• Максимальная частота — 3 МГц
• Максимальный ток на контакт — до 200 А
• Ресурс — 500 соединений-расчленений
• Наработка на отказ — от 1000 до 13000 часов
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия
• Срок хранения — 15 лет

Особенности конструкции и монтажа

Прямой патрубок кабельного ввода упрощает прокладку кабеля и сокращает занимаемое пространство при монтаже. Цилиндрическая форма корпуса обеспечивает равномерное распределение механических нагрузок по периметру соединения и совместимость с ответными частями серии ШР соответствующего типоразмера. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость при длительном хранении и эксплуатации.

Изделие подходит для применения в схемах, где требуется высокая плотность тока при ограниченных габаритах соединителя. Заявленный срок хранения 15 лет позволяет использовать разъём в аппаратуре длительного цикла производства и в составе ЗИП. При проектировании соединений необходимо учитывать климатическое исполнение УХЛ и предусматривать дополнительные меры герметизации при установке вне защищённых объёмов.
