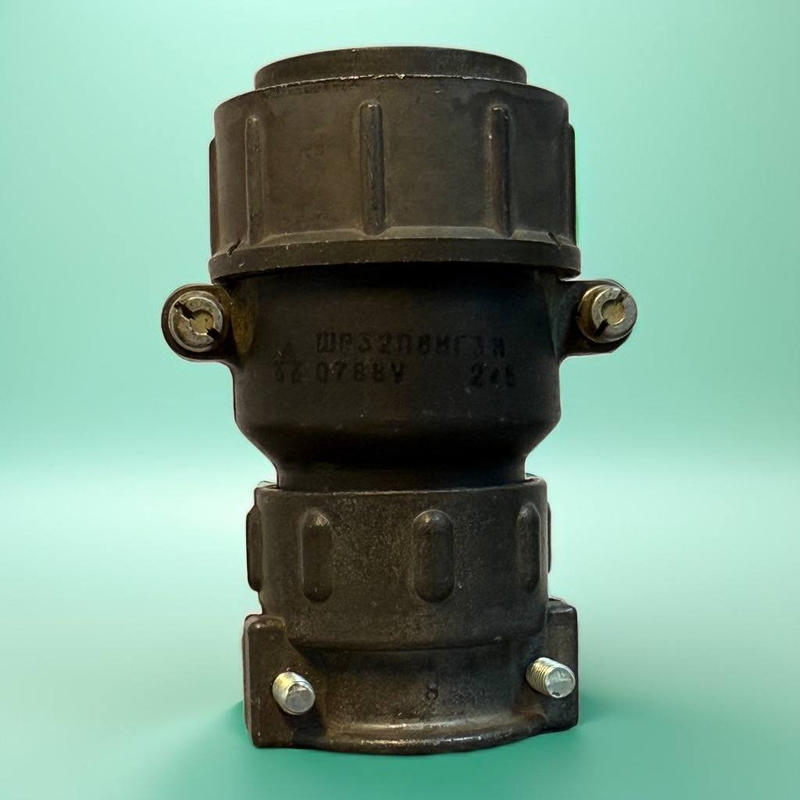

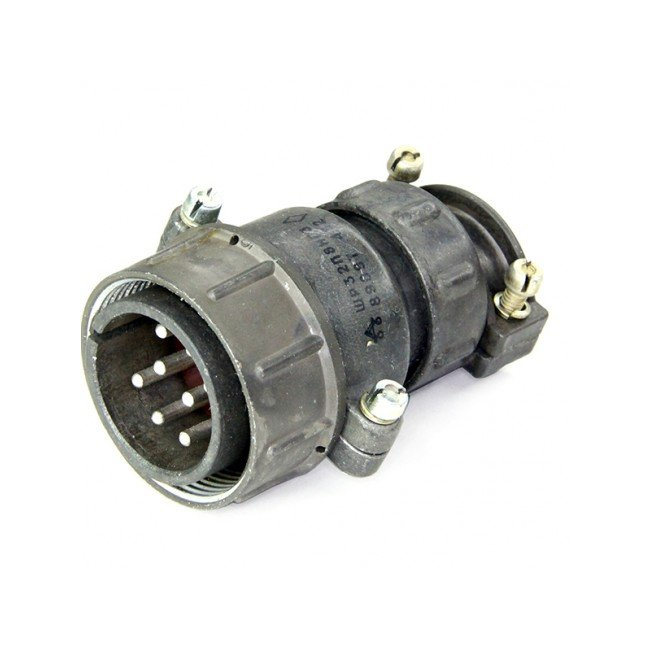

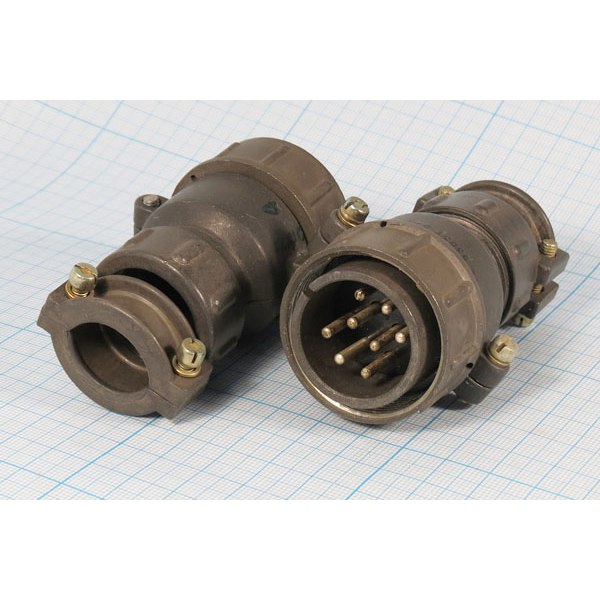

ШР32П8НГ3: герметичный разъём для надёжных электрических соединений

ШР32П8НГ3 — круглый многоконтактный электрический соединитель серии ШР, предназначенный для создания разъёмных соединений в цепях питания, управления, сигнализации и измерения. Такие разъёмы применяются там, где важны механическая прочность, устойчивость к внешним воздействиям и надёжная фиксация кабельной части.

Исполнение ШР32П8НГ3 подходит для промышленного оборудования, систем автоматики, приборостроения, транспортной техники, испытательных стендов и другого электрооборудования с повышенными требованиями к стабильности контакта.

Расшифровка обозначения

Маркировка ШР32П8НГ3 указывает на основные конструктивные признаки изделия:

• ШР — серия штепсельных разъёмов круглого типа.

• 32 — габарит соединителя, определяющий размеры корпуса и сопрягаемой части.

• П — вилка, предназначенная для соединения с соответствующей розеточной частью.

• 8 — схема расположения и количество контактных гнёзд, предусмотренных конструкцией.

• Н — исполнение с резьбовым способом сочленения, обеспечивающим прочную фиксацию.

• Г — герметизированная конструкция, рассчитанная на использование в условиях воздействия пыли, влаги и технических сред.

• 3 — климатическое или конструктивное исполнение согласно принятой системе обозначений серии.

Точная расшифровка отдельных символов и электрические параметры должны сверяться с паспортом на конкретную модификацию, поскольку характеристики могут зависеть от материала контактов, исполнения корпуса, варианта монтажа и типа ответной части.

Конструкция и особенности

Разъём ШР32П8НГ3 обычно выполнен в металлическом корпусе, который защищает контактную группу от механических повреждений и повышает стойкость изделия к вибрациям. Резьбовое сочленение позволяет надёжно стянуть вилку и розетку, снижая риск случайного разъединения при перемещении кабеля, ударах или работе оборудования.

Герметичное исполнение особенно востребовано при прокладке кабелей в цехах, на открытых площадках, в мобильных установках и в оборудовании, подвергающемся периодической очистке. Уплотнительные элементы ограничивают попадание загрязнений в зону контактов и помогают сохранять изоляционные свойства соединения.

К ключевым особенностям ШР32П8НГ3 относятся:

• круглая форма корпуса, удобная для компактного размещения;

• резьбовая фиксация сочленяемых частей;

• многоконтактная компоновка для передачи нескольких электрических цепей;

• защищённая контактная группа;

• возможность применения в кабельных сборках и стационарных панелях;

• стойкость к вибрационным и механическим нагрузкам;

• герметизация соединения при правильном подборе ответной части и кабельного ввода.

Где применяется ШР32П8НГ3

Разъёмы данного типа используют в оборудовании, где требуется быстрое подключение или отключение кабеля без нарушения целостности проводки. Они упрощают монтаж, техническое обслуживание и замену отдельных модулей.

Типовые области применения:

• шкафы управления и распределительные устройства;

• промышленные станки и автоматизированные линии;

• измерительные комплексы и испытательное оборудование;

• системы телемеханики и сигнализации;

• электроприводы, насосные установки и вентиляционные системы;

• мобильные установки и транспортное электрооборудование;

• кабельные сборки для соединения отдельных блоков аппаратуры.

Например, в системе управления приводом один разъём может объединять цепи питания датчиков, дискретные сигналы, линии управления и контрольные цепи. Это позволяет сократить количество отдельных кабельных вводов и сделать обслуживание оборудования более удобным.

На что обратить внимание при подборе

Перед применением ШР32П8НГ3 важно сопоставить его с параметрами электрической цепи и условиями эксплуатации. В первую очередь проверяют совместимость вилки с розеткой, схему контактов, способ монтажа и вариант подключения кабеля.

Основные параметры для проверки:

Монтаж и эксплуатация

Для сохранения надёжности соединения монтаж ШР32П8НГ3 следует выполнять с соблюдением распайки контактов и маркировки цепей. Проводники должны быть закреплены без чрезмерного механического натяжения, а кабельный ввод — правильно затянут, чтобы оболочка кабеля не смещалась при эксплуатации.

При обслуживании рекомендуется периодически проверять:

• чистоту контактной группы;

• состояние резьбы и уплотнительных элементов;

• отсутствие коррозии на металлических деталях;

• целостность изоляции проводов;

• прочность фиксации кабеля;

• соответствие фактической распайки электрической схеме.

ШР32П8НГ3 остаётся практичным решением для построения надёжных разъёмных соединений в промышленной и специальной аппаратуре. Прочная конструкция, резьбовая фиксация и герметизированное исполнение делают такой разъём удобным выбором для систем, где важны долговечность, ремонтопригодность и стабильность электрического контакта.
