ШР32П8НГ2Н: кабельный разъём для надёжных электрических соединений

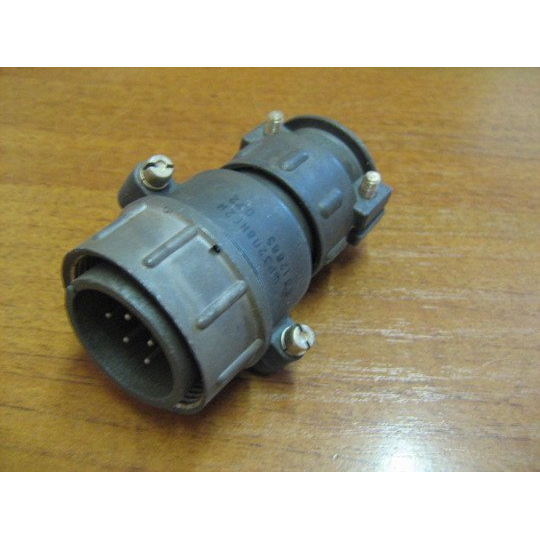

ШР32П8НГ2Н — цилиндрический низкочастотный кабельный соединитель серии ШР, рассчитанный на создание разъёмных электрических соединений в цепях постоянного и переменного тока. Исполнение с восемью контактами диаметром 1,5 мм, прямым патрубком, гайкой для неэкранированного кабеля и никелированными контактами делает его подходящим решением для промышленного, приборного и специального оборудования.

Расшифровка маркировки ШР32П8НГ2Н

Маркировка содержит основные конструктивные признаки разъёма:

Таким образом, ШР32П8НГ2Н представляет собой кабельную вилку с прямым кабельным вводом. Конструкция предназначена для сопряжения с совместимой розеточной частью соответствующего типоразмера и контактной схемы.

Основные характеристики

Разъём ШР32П8НГ2Н относится к негерметичным соединителям климатического исполнения УХЛ. Он рассчитан на работу при температурах окружающей среды от −60 до +60 °C, что позволяет применять его в оборудовании, эксплуатируемом как в отапливаемых помещениях, так и в условиях пониженных температур.

Ключевые параметры исполнения:

• Количество контактов — 8.

• Диаметр каждого контакта — 1,5 мм.

• Максимальная нагрузка на один контакт — до 20 А.

• Допустимая суммарная токовая нагрузка — до 80 А.

• Амплитудное напряжение цепи — до 850 В.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Сопротивление контакта — не более 5 мОм.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

• Монтаж проводников выполняется пайкой.

Серия ШР применяется в цепях постоянного и переменного тока, включая сигнальные, управляющие и силовые линии; для семейства указывается работа в цепях частотой до 3 МГц при напряжении до 850 В.

Конструктивные особенности

Корпус разъёма ШР32П8НГ2Н имеет цилиндрическую форму и резьбовое сочленение. Такое соединение помогает надёжно фиксировать вилку и розетку после стыковки, снижая риск случайного разъединения при вибрации или перемещении кабеля. Одношпоночная поляризация предотвращает неправильную ориентацию частей при подключении.

Прямой патрубок удобен для вывода кабеля по оси разъёма. Буква «Н» в обозначении гайки указывает на исполнение под неэкранированный кабель . При необходимости работы с экранированными линиями следует подбирать вариант с соответствующим типом концевой гайки, а не заменять исполнение произвольно.

Никелирование контактов повышает устойчивость контактной группы к внешним воздействиям и помогает сохранять стабильность электрического соединения при длительной эксплуатации.

Где применяется ШР32П8НГ2Н

Разъём востребован в задачах, где требуется компактное, разъёмное и механически устойчивое подключение многожильного кабеля:

• промышленная автоматика и шкафы управления;

• измерительные и испытательные комплексы;

• электропитание отдельных узлов оборудования;

• системы сигнализации, контроля и телеметрии;

• производственное и лабораторное оборудование;

• транспортная техника и специализированные установки;

• ремонт, восстановление и модернизация аппаратуры, рассчитанной на разъёмы серии ШР.

Например, восемь контактов позволяют развести в одном соединителе несколько управляющих сигналов, цепи питания и общую линию — при условии, что реальная нагрузка на каждый контакт и суммарный ток соответствуют параметрам разъёма.

Что проверить перед монтажом

При подборе ответной части и подготовке к установке ШР32П8НГ2Н важно убедиться в полном совпадении параметров:

1. Тип ответной части. Вилка должна соединяться с совместимой розеткой серии ШР того же условного размера — 32.

2. Контактная схема. Должны совпадать количество контактов, их расположение и условное сочетание «2».

3. Исполнение кабеля. Данная модификация рассчитана на неэкранированный кабель.

4. Нагрузка. Нельзя превышать допустимые 20 А на отдельный контакт и 80 А суммарно для соединителя.

5. Способ подключения. Провода монтируются пайкой, поэтому качество зачистки, пайки и изоляции напрямую влияет на переходное сопротивление и долговечность соединения.

6. Условия эксплуатации. Разъём является негерметичным; при наличии влаги, пыли, химически активной среды или необходимости герметизации требуется предусмотреть дополнительную защиту либо выбрать иной тип соединителя.

ШР32П8НГ2Н — функциональное исполнение восьмиконтактного кабельного разъёма серии ШР для надёжного подключения неэкранированных кабелей. Его выбирают, когда важны резьбовая фиксация, стойкость к вибрационным нагрузкам, понятная маркировка и возможность использования в широком температурном диапазоне.
