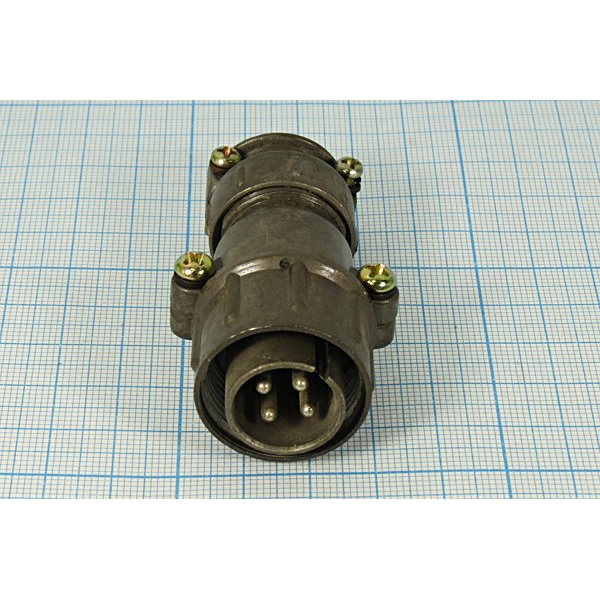

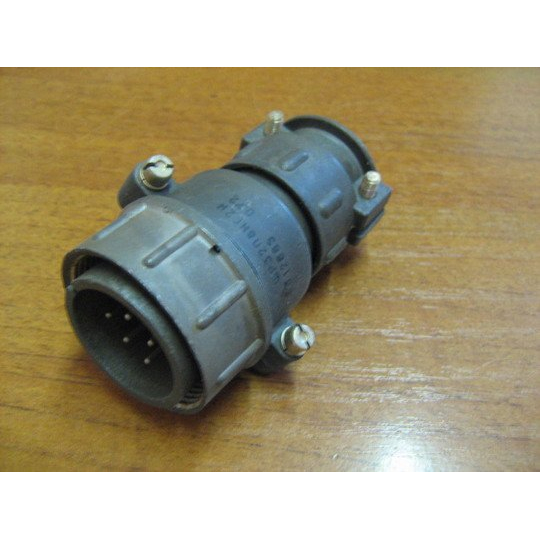

ШР32П8НГ2 ВИЛКИ 2015г

Цена:

2500 ₽

В наличии: 96 шт.

Технические характеристики

ШР32П8НГ2 ВИЛКИ — это цилиндрические электро‑разъёмные соединители вилочного типа из серии ШР‑32, предназначенные для работы в электрических цепях постоянного и переменного тока в радио‑ и радиотехнической аппаратуре общего назначения.

Соединители ШР32П8НГ2 вилки используются в стационарных и подвижных объектах, в том числе во внешних цепях приборов и блоков, в том числе при наличии вибрации и ударных нагрузок. Они применяются как внутренние и наружные соединители, при условии дополнительной защиты от пыли и влаги при эксплуатации вне герметичных корпусов.

Напряжение: до 850 В постоянного тока (амплитудное значение напряжения в цепях переменного тока).
Количество контактов: 8 шт., диаметр контактов 1,5 мм.
Покрытие контактов: серебро, сопротивление контактов не более примерно 2,5 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Максимальный рабочий ток обычно около 10 А на контакт в зависимости от условий коммутации.
Количество сочленений‑расчленений — не менее 500 циклов.
Минимальная наработка — порядка 1000 часов работы, срок сохраняемости — не менее 15 лет.

Соединители рассчитаны на достаточно жёсткие механические воздействия:

Синусоидальная вибрация в диапазоне частот 1–5000 Гц с ускорением до 300 м/с² (примерно 30 g).
Механический удар одиночного действия с ускорением до 5000 м/с² (≈500 g) и многократного действия до 350 м/с² (≈35 g).
Работа при пониженном атмосферном давлении порядка 1,3·10⁻⁴ Па, что позволяет использовать разъём в условиях, близких к разрежённым.

Описание

Назначение

ШР32П8НГ2 ВИЛКИ, артикул 51477, — цилиндрические электроразъёмные соединители вилочного типа из серии ШР-32. Они предназначены для работы в электрических цепях постоянного и переменного тока в радио- и радиотехнической аппаратуре общего назначения.

Соединители применяются в стационарных и подвижных объектах, в том числе во внешних цепях приборов и блоков, при наличии вибрации и ударных нагрузок. Допускается использование в качестве внутренних и наружных соединителей. При эксплуатации вне герметичных корпусов требуется дополнительная защита от пыли и влаги.

Электрические параметры

Основные электрические характеристики соединителя подтверждаются следующими данными:

Напряжение: до 850 В постоянного тока; для цепей переменного тока указывается амплитудное значение напряжения.
Количество контактов: 8 штук.
Диаметр контактов: 1,5 мм.
Покрытие контактов: серебро.
Сопротивление контактов: не более приблизительно 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Максимальный рабочий ток: обычно около 10 А на контакт в зависимости от условий коммутации.

Указанные параметры относятся к электрическим цепям радио- и радиотехнической аппаратуры общего назначения. Режимы коммутации и фактическая нагрузка должны учитывать условия эксплуатации конкретного устройства.

Механические и климатические воздействия

Соединители рассчитаны на достаточно жёсткие механические воздействия. Подтверждена работа при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², что составляет примерно 30 g.

Механический удар одиночного действия допускается с ускорением до 5000 м/с², что составляет примерно 500 g. Для удара многократного действия подтверждено воздействие с ускорением до 350 м/с², что составляет примерно 35 g.

Работа при пониженном атмосферном давлении порядка 1,3 × 10⁻⁴ Па позволяет использовать разъём в условиях, близких к разрежённым. Количество сочленений-расчленений составляет не менее 500 циклов. Минимальная наработка — порядка 1000 часов работы, срок сохраняемости — не менее 15 лет.

Применение и условия монтажа

ШР32П8НГ2 ВИЛКИ применяются как внутренние и наружные соединители в приборах и блоках радио- и радиотехнической аппаратуры. Они подходят для стационарных и подвижных объектов, где возможны вибрация и ударные нагрузки.

При монтаже вне герметичных корпусов необходимо предусмотреть дополнительную защиту от пыли и влаги. Для цепей переменного тока следует учитывать, что напряжение до 850 В указано как амплитудное значение. Выбор соединителя должен соответствовать числу контактов, диаметру контактов 1,5 мм и рабочему току около 10 А на контакт с учётом конкретных условий коммутации.
