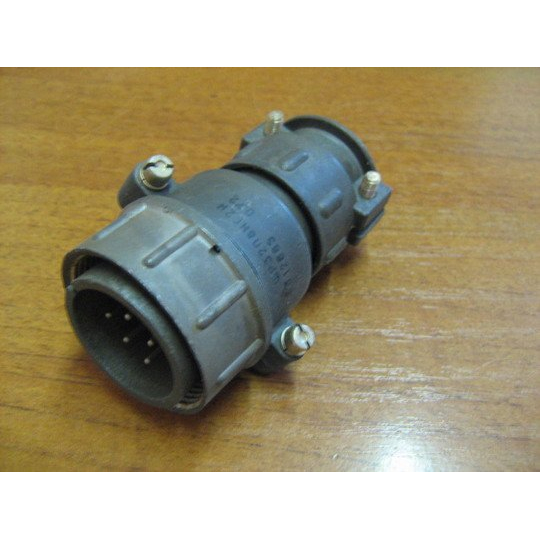

ШР32П8НГ2: герметичный разъём для надёжных электрических соединений

ШР32П8НГ2 — промышленный цилиндрический электрический соединитель серии ШР, предназначенный для создания разъёмных соединений в цепях питания, управления, сигнализации и измерения. Такие разъёмы применяют там, где важны механическая прочность, устойчивость к вибрациям и защита контактной группы от внешних воздействий.

Маркировка ШР32П8НГ2 обычно указывает на принадлежность изделия к разъёмам ШР, типоразмер корпуса 32, наличие 8 контактов, прямую кабельную часть и исполнение, предусматривающее герметизацию. Конкретную расшифровку отдельных символов следует сверять с технической документацией производителя и паспортом конкретной модификации, поскольку обозначения исполнения могут отличаться в зависимости от нормативной базы и версии изделия.

Назначение разъёма ШР32П8НГ2

Разъём ШР32П8НГ2 используется для быстрого и надёжного подключения кабельных линий к оборудованию. Он позволяет выполнять монтаж, обслуживание и замену электрических жгутов без распайки или разборки всей установки.

Типичные области применения:

• промышленная автоматика и системы управления;

• станочное и технологическое оборудование;

• измерительные комплексы;

• электроприводы и шкафы управления;

• транспортная, специальная и приборостроительная техника;

• системы связи, контроля и телеметрии;

• оборудование, работающее в условиях вибрации, пыли и перепадов температуры.

Герметичное исполнение особенно актуально для установок, где соединение может подвергаться воздействию влаги, конденсата, технических жидкостей или загрязнений.

Конструктивные особенности

Разъёмы серии ШР традиционно имеют металлический корпус цилиндрической формы и резьбовое сочленение частей. Такое решение обеспечивает плотную фиксацию вилки и розетки, снижает риск самопроизвольного расстыковывания и помогает сохранять стабильность электрического контакта при механических нагрузках.

К основным особенностям ШР32П8НГ2 относятся:

• 8-контактная контактная группа для многопроводного подключения;

• корпус увеличенного типоразмера, рассчитанный на промышленное применение;

• резьбовое соединение ответных частей;

• прямое кабельное исполнение;

• герметизирующие элементы, повышающие защищённость узла;

• прочная конструкция для эксплуатации в составе оборудования и кабельных сборок;

• возможность чётко разделить силовые, сигнальные, резервные и управляющие цепи в одном соединителе.

Контакты в разъёме располагаются по определённой схеме, поэтому при разработке кабельной сборки важно учитывать нумерацию выводов, допустимую токовую нагрузку, рабочее напряжение и сечение подключаемых проводников.

Что учитывать при подборе

При выборе ШР32П8НГ2 недостаточно ориентироваться только на количество контактов и внешний диаметр корпуса. Для корректной совместимости с оборудованием следует проверить исполнение ответной части и технические параметры конкретного соединителя.

Особое внимание рекомендуется уделить следующим характеристикам:

Монтаж и эксплуатация

Перед подключением разъёма ШР32П8НГ2 необходимо сопоставить маркировку контактов на обеих частях соединения со схемой оборудования. Ошибка в распиновке может привести к неправильной работе системы, повреждению аппаратуры или возникновению аварийного режима.

При монтаже рекомендуется:

• использовать проводники с подходящим сечением и типом изоляции;

• соблюдать технологию пайки, обжима или другого предусмотренного способа присоединения контактов;

• исключать натяжение кабеля непосредственно на контактной группе;

• контролировать целостность уплотнительных колец и кабельного ввода;

• очищать резьбу и сопрягаемые поверхности от пыли, стружки и влаги;

• затягивать резьбовое соединение без перекоса и чрезмерного усилия;

• проверять электрическую непрерывность цепей и отсутствие коротких замыканий после сборки.

Для герметичного исполнения важно, чтобы кабель соответствовал посадочному диапазону ввода. Слишком тонкий или слишком толстый кабель может ухудшить уплотнение и снизить устойчивость соединения к воздействию окружающей среды.

Преимущества применения ШР32П8НГ2

Использование разъёма ШР32П8НГ2 помогает упростить обслуживание сложных электрических систем. Вместо постоянного соединения проводов можно быстро разъединить кабельную линию, провести диагностику или заменить модуль оборудования.

Ключевые преимущества такого решения:

• надёжное многоконтактное соединение;

• удобство монтажа и технического обслуживания;

• механическая устойчивость соединения;

• применение в промышленной и специализированной технике;

• возможность работы в составе кабельных жгутов;

• защита контактов при корректно собранном герметичном соединении;

• структурирование нескольких электрических цепей в одном разъёме.

ШР32П8НГ2 остаётся востребованным решением для оборудования, где требуется прочное, обслуживаемое и защищённое разъёмное соединение. Перед применением необходимо обязательно сверять исполнение, схему расположения контактов и электрические характеристики с паспортом конкретного изделия и документацией на подключаемое устройство.
