Назначение соединителя ШР32П8ЭШ3В «5»

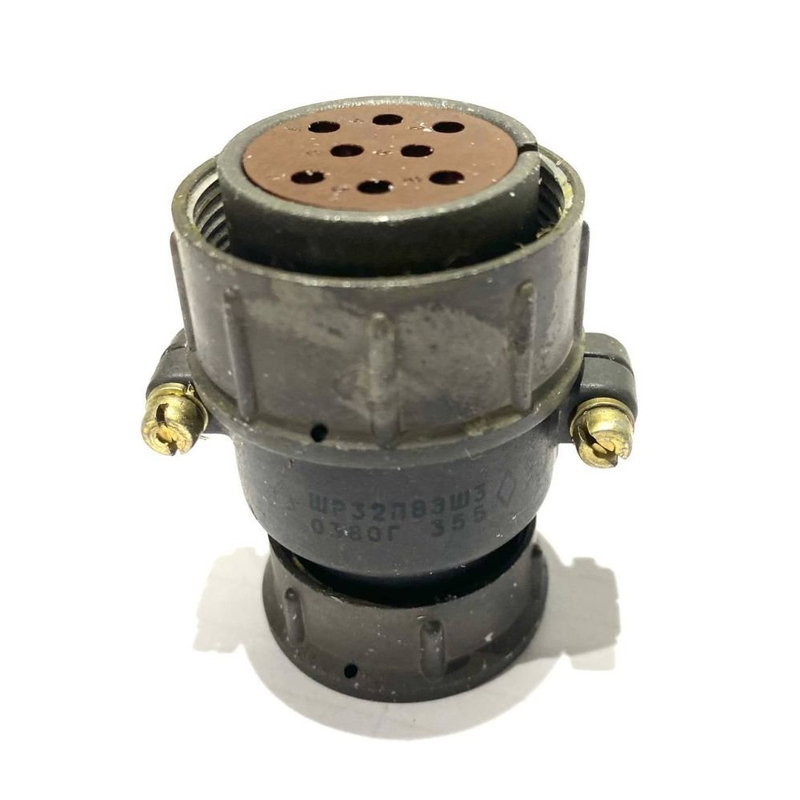

Соединитель ШР32П8ЭШ3В «5» представляет собой цилиндрический низкочастотный разъём серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Изделие рассчитано на применение в радиоэлектронной аппаратуре общего назначения, где требуется надёжное разъёмное соединение экранированных кабелей с приборами или между отдельными блоками.

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки. Обе части могут выполняться в блочном (приборном) или кабельном варианте, что обеспечивает гибкость при монтаже в аппаратуре различной компоновки. Благодаря приборному исполнению розетки и экранированному вводу кабеля разъём подходит для стационарной установки на корпусах приборов, щитов и стоек.

Подтверждённые особенности и технические характеристики

Обозначение ШР32П8ЭШ3В «5» содержит полную информацию о конструктивных особенностях изделия:

• ШР — тип цилиндрического соединителя;
• 32 — условный размер корпуса;
• П — приборное исполнение, допускающее установку без патрубка либо с прямым или угловым патрубком;
• 8 — количество контактов диаметром от 1,5 до 2,5 мм;
• Э — вариант для экранированного кабеля;
• Ш — розетка в кабельном или приборном варианте;
• 3 — схема расположения контактов;
• В — дополнительное обозначение варианта исполнения.

Соединитель рассчитан на ток до 20–35 А на контакт. Общая допустимая токовая нагрузка в зависимости от конкретной модификации может достигать значений от 175 до 675 А. Переходное сопротивление контактов не превышает 1–2,5 мОм, что обеспечивает стабильное электрическое соединение и минимальные потери. Сопротивление изоляции составляет не менее 5000 МОм, гарантируя высокую степень электрической развязки между контактами и корпусом.

Условия эксплуатации и применение

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допустима кратковременная смена температуры до плюс 110 градусов Цельсия. Соединитель способен работать при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени паскаля, что позволяет использовать его в аппаратуре, эксплуатируемой на больших высотах или в условиях разреженной атмосферы.

Конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также ударные воздействия с ускорением от 350 до 5000 метров на секунду в квадрате. Климатическое исполнение УХЛ допускает применение соединителя как внутри помещений, так и на открытом воздухе при обеспечении соответствующей защиты от прямого попадания влаги и агрессивных сред.

Приёмка «5» подтверждает проведение полного цикла приёмо-сдаточных испытаний, предусмотренных технической документацией на соединители данной серии. Изделие предназначено для комплектации радиоэлектронных блоков, измерительной аппаратуры, промышленного оборудования и систем связи, где требуется разъёмное соединение экранированных цепей с высокой плотностью контактов и устойчивостью к механическим и климатическим воздействиям.
