Назначение и общая информация

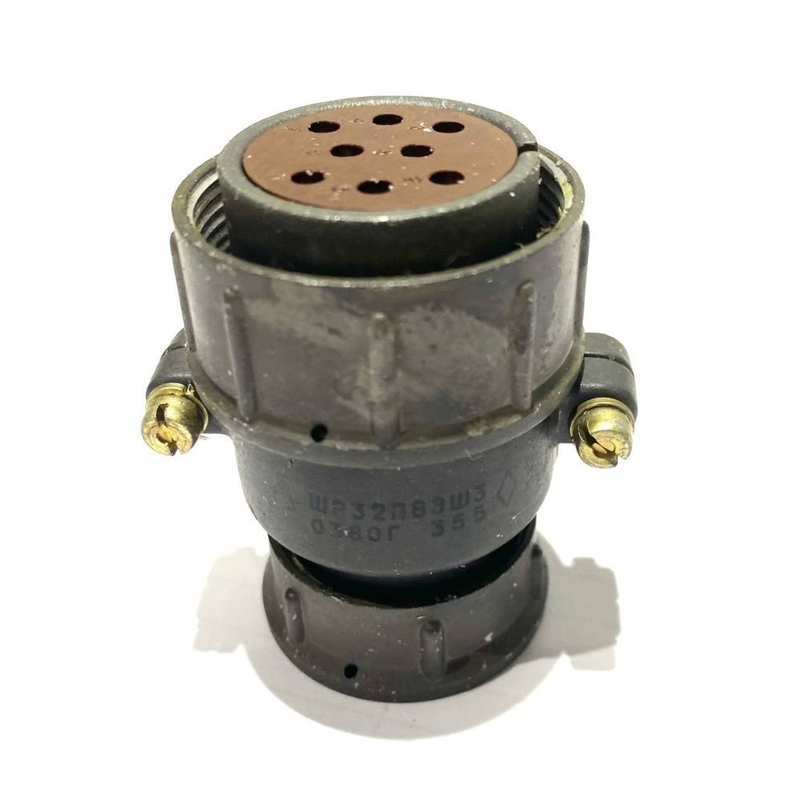

ШР32П8ЭШ3 — блочная вилка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением и нормальными габаритами. Она выполнена в приборном исполнении и предназначена для соединения электрических цепей в электро- и радиоаппаратуре. Вилка имеет 8 штыревых контактов диаметром 2,5 мм. Артикул товара — 51487, категория — ШР32. В характеристиках карточки указан год 2015.

Изделие относится к негерметичному типу для климатики УХЛ. Корпус металлический, изготовлен из алюминиевого сплава, изолятор выполнен из карболита. Контакты имеют покрытие серебром или никелем. Такое исполнение соответствует назначению соединителя и указанным электрическим и механическим параметрам.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР32П8ЭШ3 складывается из следующих элементов:

• ШР — тип соединителя, цилиндрический;
• 32 — условный размер корпуса;
• П — блочное, то есть приборное исполнение без патрубка;
• 8 — число контактов;
• Э — повышенная надежность;
• Ш — штыревые контакты, вилка;
• 3 — сочетание контактов.

Вилка имеет резьбовое соединение, что характерно для соединителей серии ШР. Исполнение без патрубка и блочный тип делают её приборной вилкой для установки в составе аппаратуры. Контакты выполнены штыревыми, их диаметр составляет 2,5 мм.

Электрические характеристики

Соединитель рассчитан на работу при напряжении до 850 В. Допускается применение постоянного, переменного или импульсного тока частотой до 3 МГц. Токовая нагрузка на один контакт может достигать 35 А, суммарная токовая нагрузка — до 175 А.

• Сопротивление контакта — не более 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Напряжение — до 850 В;
• Токовая нагрузка на контакт — до 35 А;
• Общая токовая нагрузка — до 175 А.

Указанные параметры относятся к электрическим цепям, для соединения которых предназначена данная вилка. Значения сопротивления контакта и изоляции приведены в технических данных изделия.

Механические и климатические параметры

Температурный диапазон работы составляет от минус 60 до плюс 100 градусов Цельсия, допускается перегрев до плюс 110 градусов Цельсия. Срок сохраняемости изделия — 15 лет. Число сочленений — 500, наработка — не менее 1000 часов.

Вилка выдерживает вибрацию от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Ударные нагрузки составляют до 5000 метров на секунду в квадрате для одиночных ударов и до 350 метров на секунду в квадрате для многократных ударов. Корпус из алюминиевого сплава и изолятор из карболита соответствуют условиям эксплуатации, указанным для климатики УХЛ, при негерметичном исполнении.

Применение

ШР32П8ЭШ3 применяется для соединения электрических цепей в электро- и радиоаппаратуре. Вилка подходит для низкочастотных цепей с напряжением до 850 В и токовой нагрузкой на контакт до 35 А. Резьбовое соединение обеспечивает фиксацию ответной части, а блочное приборное исполнение без патрубка предназначено для установки в составе аппаратуры.

Негерметичное исполнение для климатики УХЛ определяет область применения: изделие используется в условиях, предусмотренных для данного климатического исполнения, без требований к герметичности. Благодаря металлическому корпусу, карболитовому изолятору и покрытию контактов серебром или никелем вилка соответствует своему назначению в качестве низкочастотного цилиндрического соединителя серии ШР.
