Назначение и область применения

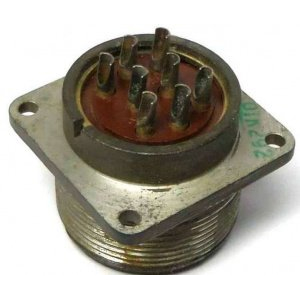

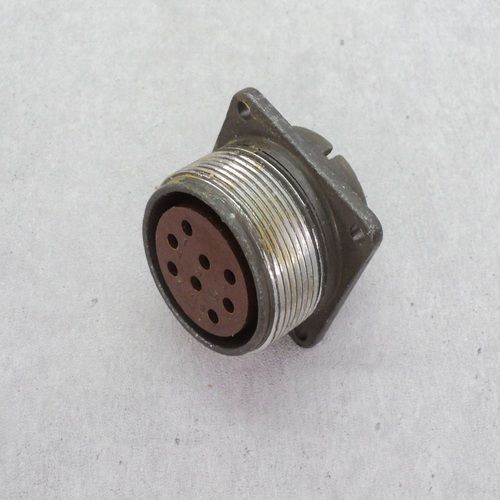

ШР32П8ЭГ3 вилка кабельная представляет собой электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Устройство рассчитано на использование как при внутреннем, так и при наружном монтаже при условии обеспечения защиты от пыли и воды. Соединитель применяется для коммутации электрических цепей в промышленном оборудовании, измерительных приборах, системах управления и других электротехнических устройствах, где требуется надёжное разъёмное соединение с высокой механической и электрической стойкостью.

Конструктивно соединители серии ШР состоят из вилки и розетки, которые могут выполняться в блочном (приборном) или кабельном исполнении. Кабельная вилка ШР32П8ЭГ3 монтируется непосредственно на кабель и служит ответной частью для соответствующих приборных розеток, обеспечивая удобное подключение и отключение оборудования.

Расшифровка обозначения и конструктивные особенности

Условное обозначение ШР32П8ЭГ3 содержит полную информацию о конструктивном исполнении соединителя:

• ШР — тип соединителя;
• 32 — условный размер корпуса;
• П — конструктивное исполнение приборной части (без патрубка);
• 8 — количество контактов;
• Э — вид гайки патрубка для экранированного кабеля;
• Г — розетка;
• 3 — обозначение сочетания контактов (восемь контактов диаметром 2,5 мм).

Корпус соединителя выполнен с учётом требований к механической прочности и устойчивости к внешним воздействиям. Контакты изготовлены из серебра или никеля, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока службы.

Технические характеристики

Соединители типа ШР32П8ЭГ3 обладают следующими подтверждёнными электрическими и механическими параметрами:

• Сопротивление контакта — не более 1 мОм;
• Максимальная токовая нагрузка на одиночный контакт — не более 35 А;
• Максимальная общая токовая нагрузка — не более 175 А;
• Тип соединителя — негерметичный, климатическое исполнение УХЛ;
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• Амплитудное значение напряжения цепи — 850 В;
• Количество сочленений-расчленений — 500;
• Минимальная наработка — 1000 часов;
• Диапазон частот синусоидальной вибрации — 1–5000 Гц;
• Ускорение синусоидальной вибрации — 300 м/с² (30 g);
• Механический удар одиночного действия с ускорением — 5000 м/с² (500 g);
• Механический удар многократного действия с ускорением — 350 м/с² (35 g);
• Пониженное атмосферное давление — 1,3 × 10⁻⁴ Па (1,3 × 10⁻⁶ мм рт. ст.);
• Повышенная рабочая температура среды — +60 °C;
• Пониженная рабочая температура среды — −60 °C.

Указанные характеристики подтверждают способность соединителя сохранять работоспособность в широком диапазоне температур и при значительных механических нагрузках, включая вибрационные и ударные воздействия.

Совместимость и ответные части

Вилка кабельная ШР32П8ЭГ3 предназначена для сочленения с приборными розетками соответствующего конструктивного исполнения. Ответными частями для данной вилки являются:

• розетка приборная ШР32П8ЭГ3;
• розетка приборная 2РТ32П8ЭГ3-А;
• розетка приборная 2РТТ32Б8Г14В.

При выборе ответной части необходимо учитывать конструктивное исполнение, количество контактов и сочетание контактов, чтобы обеспечить полную механическую и электрическую совместимость соединительной пары. Соединитель рассчитан на длительную эксплуатацию при соблюдении условий монтажа и защиты от прямого воздействия пыли и влаги в негерметичных соединениях.
