Назначение разъема ШР32П8ЭГ3

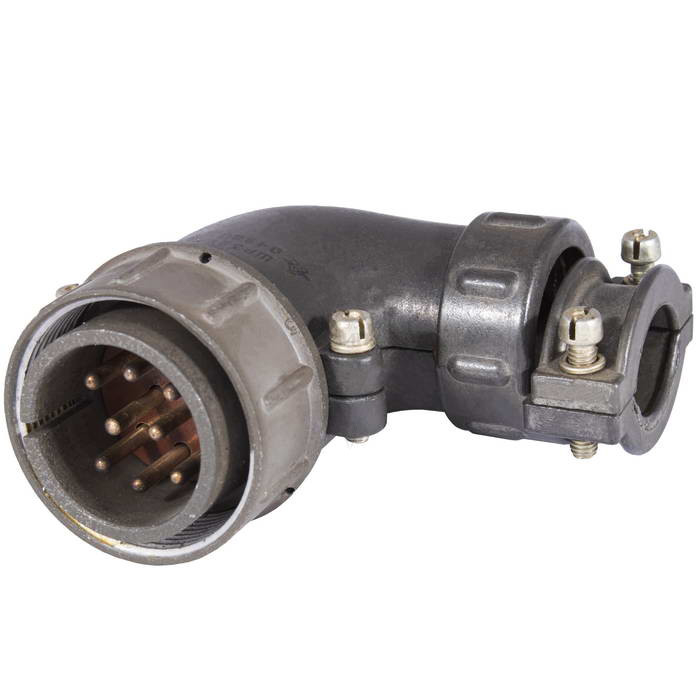

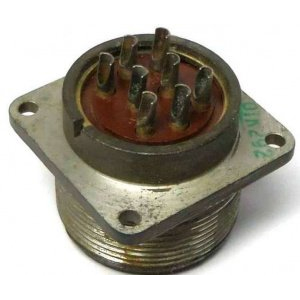

ШР32П8ЭГ3 «Вилка» представляет собой цилиндрический низкочастотный разъем серии ШР, выполненный в виде кабельной части с прямым патрубком. Изделие предназначено для соединения электрических цепей в радиоэлектронной и электронной аппаратуре различного назначения. Разъем обеспечивает надежное разъемное сочленение кабелей, проводов, блоков и узлов в промышленной, радиотехнической технике, а также применяется в составе оборудования, эксплуатируемого в условиях повышенных механических нагрузок, включая вибрационные и ударные воздействия.

Конструкция разъема рассчитана на использование в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение постоянного тока составляет не более 850 В, что позволяет применять соединитель в широком спектре низкочастотных и силовых цепей. ШР32П8ЭГ3 используется как для внутреннего монтажа, так и для частично наружного применения при условии обеспечения дополнительной защиты от пыли и влаги.

Конструктивные особенности и технические параметры

Серия ШР относится к цилиндрическим разъемам объемного монтажа с резьбовым соединением, обеспечивающим высокую механическую прочность и стабильность электрического контакта. Условный размер корпуса 32 определяет диаметр патрубка и габаритные характеристики соединителя. Конструктивное исполнение П8 указывает на кабельную часть с прямым патрубком и наличием восьми контактов-штырей.

Обозначение ЭГ3 характеризует конкретное распределение контактов по диаметрам и функциональному назначению, а также исполнение соединителя. Диаметр контактов составляет 2,5 мм, что обеспечивает оптимальное сочетание токовой нагрузки и механической надежности. Сопротивление контакта не превышает 1 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Указанные параметры гарантируют стабильное электрическое соединение при длительной эксплуатации.

Эксплуатационные характеристики

• Количество контактов: 8 штырей
• Диаметр контактов: 2,5 мм
• Максимальное рабочее напряжение постоянного тока: не более 850 В
• Рабочий диапазон частот: до 3 МГц
• Сопротивление контакта: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество циклов сочленения-расчленения: 500
• Минимальная наработка: 1000 часов
• Диапазон рабочих температур: от −60 до +100 °C
• Климатическое исполнение: УХЛ

Устойчивость к механическим воздействиям

Разъем ШР32П8ЭГ3 разработан с учетом требований по устойчивости к механическим нагрузкам и предназначен для эксплуатации в условиях вибрации и ударов. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Конструкция также рассчитана на воздействие механических ударов: одиночные удары с ускорением до 5000 м/с² и многократные удары с ускорением до 350 м/с².

Корпус разъема выполнен из металла, что обеспечивает механическую прочность и защиту внутренних элементов от повреждений. Изолятор изготовлен из карболита или аналогичных термореактивных масс, обладающих высокой электрической прочностью и стабильностью характеристик в широком диапазоне температур. Благодаря резьбовому соединению обеспечивается надежная фиксация сочлененных частей и защита от самопроизвольного разъединения при вибрационных нагрузках.

Область применения

Соединитель ШР32П8ЭГ3 применяется для коммутации электрических цепей в промышленном оборудовании, радиотехнической аппаратуре, измерительной технике и отдельных видах оборудования специального назначения. Разъем эффективен при построении кабельных сборок, соединяющих отдельные блоки и узлы радиоэлектронных систем, где требуется многократное сочленение и расчленение в процессе эксплуатации или технического обслуживания.

Допустимый диапазон рабочих температур от −60 до +100 °C позволяет использовать разъем в различных климатических зонах, включая районы с холодным климатом. При наружном размещении рекомендуется применять дополнительные средства герметизации для защиты контактной группы от атмосферных осадков и конденсата. Изделие ориентировано на профессиональное применение при сборке и ремонте радиоэлектронной аппаратуры.
