Назначение изделия

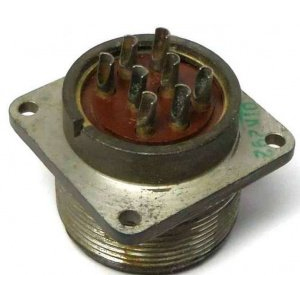

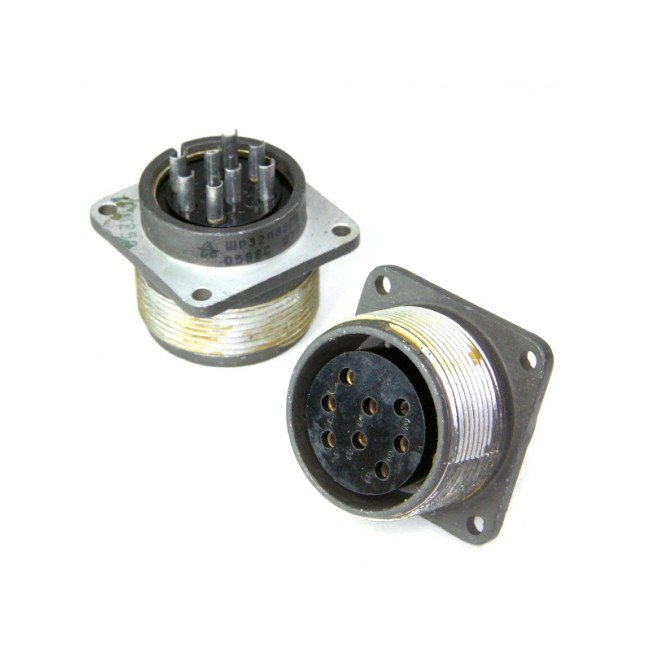

ШР32П8ЭГ3 — блочная (приборная) розетка цилиндрического низкочастотного соединителя серии ШР. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Розетка применяется для соединения с соответствующими вилками в радиоэлектронной и радиотехнической аппаратуре. Исполнение является приборным, без патрубка; модификация рассчитана на неэкранированный кабель, поэтому экранирование в ней отсутствует.

Артикул изделия — 51484, категория — ШР32. В предоставленных данных производитель не указан; год — 2015. Эти сведения относятся к каталожной записи товара и не заменяют паспортные данные конкретной партии.

Расшифровка условного обозначения

Обозначение ШР32П8ЭГ3 содержит сведения о типе, размере корпуса, исполнении, числе контактов и назначении розетки.

• ШР — тип соединителя.
• 32 — условный размер корпуса.
• П — приборное исполнение без патрубка.
• 8 — количество контактов.
• Э — исполнение для неэкранированного кабеля; экранирование в данной модификации отсутствует.
• Г — розетка.
• 3 — группа контактов диаметром 2,5 мм.

Основные технические характеристики

• Максимальное рабочее напряжение — 850 В.
• Рабочий ток на контакт — до 25–35 А; общий ток — до 175–200 А в зависимости от конфигурации.
• Контакты — диаметром 2,5 мм, с покрытием серебром или никелем; сопротивление — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Ресурс сочленения-расчленения — 500 циклов; наработка — не менее 1000 часов.

Условия эксплуатации и стойкость к воздействиям

Розетка рассчитана на эксплуатацию в расширенном температурном диапазоне и может применяться в составе аппаратуры, подвергающейся вибрационным и ударным нагрузкам. В предоставленных данных указаны следующие условия.

• Температура окружающей среды — от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов.
• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Одиночный удар — с ускорением до 5000 метров на секунду в квадрате; многократный удар — до 350 метров на секунду в квадрате.
• Пониженное атмосферное давление — от 1,3 умножить на 10 в минус четвёртой степени паскаля.
• Климатическое исполнение — УХЛ для умеренного и холодного климата; исполнение негерметичное.
• Срок сохраняемости — не менее 15 лет.

Применение и особенности выбора

ШР32П8ЭГ3 применяется там, где требуется приборное подключение восьмиконтактного цилиндрического соединителя к ответной вилке в составе радиоэлектронной и радиотехнической аппаратуры. При выборе следует учитывать приборное исполнение без патрубка, отсутствие экранирования, число и диаметр контактов, а также допустимые токовые и температурные режимы. Для правильного сочленения необходимо использовать соответствующую вилку серии ШР с совместимым размером корпуса и группой контактов.

Изделие относится к категории ШР32; артикул — 51484. В описании не приведены сведения о комплектации, стране производства, сертификатах и гарантии, поэтому такие данные не указываются.
