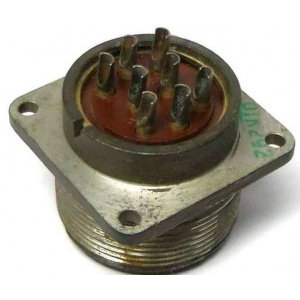

ШР32П8ЭГ3: надёжный цилиндрический разъём для промышленной и радиоэлектронной аппаратуры

ШР32П8ЭГ3 — низкочастотный цилиндрический электрический соединитель серии ШР, предназначенный для разъёмного соединения цепей постоянного и переменного тока в аппаратуре различного назначения. Исполнение востребовано в системах автоматики, измерительных комплексах, блоках управления, источниках питания, промышленном оборудовании и радиоэлектронных устройствах, где важны механическая прочность, стабильность контакта и удобство обслуживания.

Разъём относится к соединителям объёмного монтажа с резьбовым сочленением. Такая конструкция обеспечивает фиксированное соединение вилки и розетки, снижает риск случайного расстыковывания при вибрации и помогает сохранять устойчивый электрический контакт в процессе эксплуатации.

Назначение ШР32П8ЭГ3

Соединитель ШР32П8ЭГ3 применяется для подключения кабелей, проводов, отдельных модулей и приборных блоков. Он рассчитан на работу в электрических цепях с частотой до 3 МГц и рабочим напряжением до 850 В. В типовом исполнении разъём имеет 8 контактов, что позволяет передавать питание, управляющие сигналы и несколько независимых цепей через один узел коммутации.

Маркировка ШР32П8ЭГ3 указывает на принадлежность изделия к серии цилиндрических разъёмов ШР с условным размером корпуса 32 и контактной вставкой на 8 контактов. Исполнение применяется в составе кабельных и приборных соединений: серия предусматривает использование вилки и розетки, а конкретная конструкция зависит от места установки и способа ввода кабеля.

Основные технические характеристики

Для ШР32П8ЭГ3 приводятся параметры до 25 А по рабочему току, до 850 В по напряжению, сопротивление контакта порядка 1 мОм и не менее 5000 МОм по сопротивлению изоляции в нормальных условиях. Контактные хвостовики рассчитаны на пайку проводников сечением до 3 мм².

Конструктивные особенности

Ключевая особенность разъёма ШР32П8ЭГ3 — резьбовая фиксация . После соединения частей разъёма гайка затягивается по резьбе, благодаря чему конструкция получает устойчивость к вибрационным и ударным нагрузкам. Одношпоночная поляризация исключает неправильную ориентацию контактов при стыковке.

Контакты выполняются с защитным покрытием — чаще серебряным либо никелевым. Это необходимо для снижения переходного сопротивления, повышения стойкости контактной группы к окислению и сохранения рабочих параметров при длительной эксплуатации.

Монтаж выполняется пайкой, поэтому перед установкой важно учитывать сечение проводника, качество зачистки изоляции, отсутствие натяжения жил после пайки и необходимость правильной организации экранирования, если разъём используется с экранированным кабелем.

Устойчивость к внешним воздействиям

ШР32П8ЭГ3 рассчитан на эксплуатацию в условиях, характерных для промышленной и специальной аппаратуры. Для разъёмов этой серии указываются рабочие температуры от −60 до +60 °C, а с учётом нагрева контактов — до +110 °C. Допускается воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с².

Также соединитель выдерживает:

• одиночные механические удары с ускорением до 5000 м/с²;

• многократные удары с ускорением до 350 м/с²;

• линейные нагрузки с ускорением до 2000 м/с²;

• до 500 циклов соединения и разъединения.

Такие параметры делают ШР32П8ЭГ3 подходящим решением для аппаратуры, которая работает при вибрации, перемещениях, транспортных нагрузках или периодическом техническом обслуживании.

Где применяется ШР32П8ЭГ3

Разъём может использоваться в следующих задачах:

• Подключение питания и управляющих цепей в промышленном оборудовании.

• Межблочные соединения в системах автоматики и телемеханики.

• Коммутация кабелей в радиоэлектронной и измерительной аппаратуре.

• Подключение исполнительных устройств, шкафов управления и приборных модулей.

• Использование в оборудовании с повышенными требованиями к вибростойкости.

• Организация разъёмного подключения экранированных или неэкранированных кабелей.

Для наружного размещения разъём требует дополнительной защиты от прямого воздействия осадков, динамической пыли и солнечного излучения. Базовое исполнение серии ШР относится к негерметичным, поэтому степень фактической защиты всего соединительного узла определяется конструкцией оборудования, кабельным вводом и защитным кожухом.

На что обратить внимание при подборе

При выборе ШР32П8ЭГ3 необходимо проверить соответствие ответной части по серии, размеру корпуса, расположению и количеству контактов, а также по ключеванию. Нельзя ориентироваться только на внешний диаметр корпуса: для гарантированной совместимости важны тип вилки или розетки, исполнение патрубка, конструкция кабельного ввода и назначение контактов.

Особого внимания требуют:

• токовая нагрузка каждого контакта и суммарная нагрузка соединителя;

• фактическое рабочее напряжение и характер тока;

• сечение и тип кабеля;

• необходимость экранирования;

• условия температуры, вибрации, пыли и влаги;

• способ установки — приборный или кабельный;

• корректность распайки контактов по электрической схеме.

ШР32П8ЭГ3 — практичный восьмиконтактный разъём для надёжного разъёмного подключения цепей в промышленной, измерительной и радиоэлектронной технике. Резьбовое сочленение, прочный металлический корпус, пайка контактов и устойчивость к механическим воздействиям делают его рациональным выбором для оборудования, где соединение должно оставаться стабильным при длительной эксплуатации.
