Назначение и область применения

ШР32П8ЭГ3-К представляет собой цилиндрический низкочастотный соединитель серии ШР32, разработанный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на эксплуатацию в диапазоне частот до 3 МГц при рабочем напряжении до 850 В. Соединитель обеспечивает надёжное разъёмное контактное соединение в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем электропитания, где требуется высокая механическая прочность сочленения и стабильность электрических параметров.

Благодаря резьбовому способу сочленения и одношпоночной поляризации корпусов исключается вероятность неправильной стыковки ответных частей, что особенно важно при монтаже многоконтактных цепей. Соединители серии ШР32 комплектуются вилкой и розеткой, которые могут быть выполнены как в блочном, так и в кабельном исполнении.

Конструктивные особенности

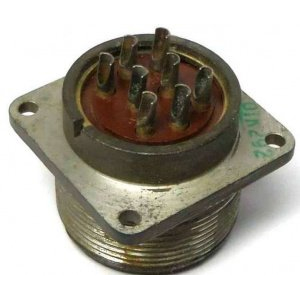

Данная модель является розеткой блочного приборного исполнения без патрубка. Корпус предназначен для установки на панель или шасси оборудования. Соединитель оснащён восемью контактами, покрытие которых выполнено из серебра или никеля, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Метод монтажа проводников — пайка, что позволяет формировать надёжные неразъёмные соединения с кабельными жилами.

Резьбовое сочленение гарантирует плотное прилегание контактных пар и защиту от самопроизвольного разъединения при вибрационных нагрузках. Одношпоночная поляризация корпусов исключает ошибочную ориентацию вилки относительно розетки при сборке.

Технические характеристики

• Максимальный ток на контакт: от 20 до 200 А в зависимости от диаметра контактов
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура окружающей среды: от -60 до +60 °C
• Допустимая температура с учётом перегрева контактов: до +110 °C
• Устойчивость к вибрационным воздействиям: синусоидальная вибрация в диапазоне частот 1–5000 Гц
• Рабочее напряжение: до 850 В
• Диапазон рабочих частот: до 3 МГц
• Количество контактов: 8
• Покрытие контактов: серебро или никель
• Способ монтажа: пайка

Расшифровка обозначения

Маркировка изделия содержит информацию о его ключевых параметрах. Обозначение ШР указывает на тип соединителя — штепсельный разъём. Число 32 определяет условный размер корпуса. Литера П свидетельствует о приборном исполнении без патрубка, предназначенном для установки на корпус оборудования. Цифра 8 обозначает количество контактов. Сочетание ЭГ3 указывает на модификацию с серебряным покрытием контактов, полученным гальваническим способом, и принадлежность к третьей группе по конструктивному исполнению. Литера К в окончании обозначения может указывать на кабельный вариант или специфику конкретного исполнения.

Условия эксплуатации и монтажа

Соединитель сохраняет работоспособность в широком диапазоне температур от -60 до +60 °C. При работе с токами, вызывающими нагрев контактов, допустимая температура повышается до +110 °C, что позволяет применять изделие в цепях с высокой токовой нагрузкой. Конструкция рассчитана на эксплуатацию в условиях воздействия синусоидальной вибрации с частотами от 1 до 5000 Гц, что подтверждает пригодность соединителя для установки на подвижных объектах и в промышленном оборудовании с повышенным уровнем механических воздействий.

Монтаж розетки на панель осуществляется через отверстие, соответствующее условному размеру корпуса 32. Фиксация производится с помощью крепёжных элементов, предусмотренных конструкцией блочного исполнения. Подключение проводников выполняется методом пайки к хвостовикам контактов, что требует применения стандартного паяльного оборудования и соблюдения температурных режимов пайки.
