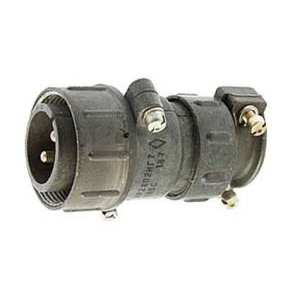

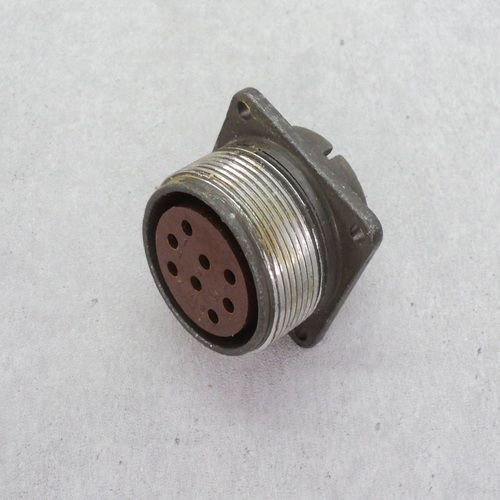

Назначение соединителя ШР32П8ЭГ2Н

ШР32П8ЭГ2Н производства «Нур» — это кабельная вилка из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надёжного подключения экранированных и неэкранированных кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Вилка применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется разъёмное соединение с повышенной механической стойкостью.

Конструкция рассчитана на эксплуатацию в составе ответных частей серии ШР соответствующего типоразмера корпуса. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает стабильное положение контактов при вибрации. Соединитель негерметичный, климатическое исполнение УХЛ.

Расшифровка обозначения ШР32П8ЭГ2Н

Маркировка изделия построена по стандартной схеме серии ШР и несёт полную информацию о конструкции и исполнении:

• ШР — тип низкочастотного цилиндрического соединителя.
• 32 — условный размер корпуса.
• П — конструктивное исполнение с прямым патрубком.
• 8 — количество контактов.
• Э — гайка патрубка для экранированного кабеля.
• Г — вилка, то есть исполнение со штыревыми контактами.
• 2 — сочетание контактов: 8 штук диаметром 1,5 мм.
• Н — покрытие контактов никелем (без буквы Н применяется серебрение).

Таким образом, артикул 10072 однозначно описывает вилку с прямым патрубком, гайкой под экранированный кабель и восемью штыревыми контактами с никелевым покрытием.

Технические характеристики

Электрические и механические параметры соединителя подтверждены данными каталога и определяют области его применения:

• Количество контактов — 8 штук диаметром 1,5 мм.
• Максимальный ток на один контакт — до 20 А.
• Максимальный общий ток — до 80 А.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Число сочленений-расчленений — 500.

Контакты изготовлены из материала с покрытием серебром или никелем; в данном исполнении применено никелевое покрытие. Низкое переходное сопротивление контакта и высокое сопротивление изоляции обеспечивают стабильную передачу сигнала и питающего напряжения без заметных потерь.

Механическая и климатическая стойкость

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g (300 м/с²) и механические удары с ускорением до 500 g, включая одиночные удары до 5000 м/с². Наработка изделия составляет не менее 1000 часов. Климатическое исполнение УХЛ допускает работу в умеренном и холодном климате. Совокупность этих свойств позволяет использовать вилку в бортовой, наземной и стационарной аппаратуре, подверженной интенсивным механическим нагрузкам.

Применение и особенности монтажа

Вилка ШР32П8ЭГ2Н применяется для коммутации экранированных кабелей, при этом гайка патрубка Э обеспечивает надёжный контакт экрана с корпусом соединителя, что важно для снижения помех в цепях с частотами до 3 МГц. При монтаже с неэкранированными кабелями изделие также сохраняет работоспособность.

1. Подготовка кабеля: снятие изоляции, зачистка и подготовка токопроводящих жил под пайку или опрессовку в зависимости от применяемых контактных элементов.
2. Разделка экрана: при использовании экранированного кабеля экран закрепляется под гайкой патрубка, обеспечивая электрическую связь с корпусом.
3. Сборка: установка контактов в изолятор, фиксация деталей корпуса и патрубка.
4. Сочленение: соединение с ответной частью резьбовым способом с соблюдением одношпоночной поляризации.

Резьбовое сочленение и поляризация исключают самоотвинчивание и ошибки при стыковке, а рассчитанное на 500 циклов соединение подходит для аппаратуры, требующей периодического подключения и отключения. Соединитель негерметичен, поэтому при эксплуатации во влажной среде требуется дополнительная защита.

Области применения

Изделие востребовано в радиоэлектронной и радиотехнической аппаратуре, в системах питания и управления, где необходима передача токов до 20 А на контакт при напряжении до 850 В. Типоразмер корпуса 32 и стандартная резьба обеспечивают совместимость с ответными частями серии ШР соответствующего размера.
