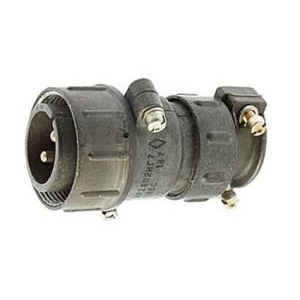

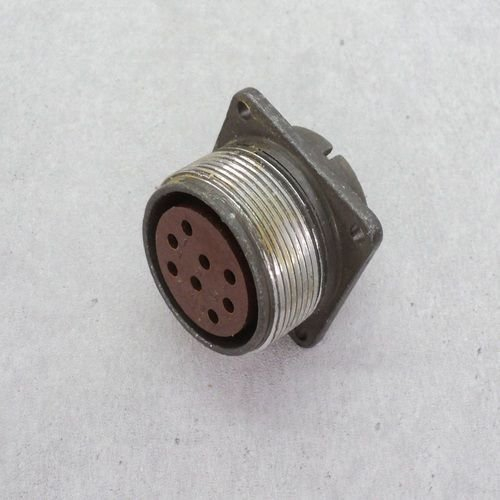

Назначение соединителя ШР32П8ЭГ2Н «5»

ШР32П8ЭГ2Н «5» представляет собой низкочастотный цилиндрический электрический разъем семейства ШР, относящийся к приборной (блочной) части кабельных соединителей. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Разъем используется в аппаратуре общего и промышленного назначения, включая оборудование, эксплуатируемое в условиях климатического исполнения УХЛ, что соответствует умеренному и холодному климату.

Соединители серии ШР применяются как для внутреннего монтажа, так и для наружного подключения при условии организации дополнительной защиты от пыли и влаги. Буква «5» в обозначении обычно указывает на номер группы присоединения, контактную схему или вариант исполнения согласно схеме замыкания и маркировки контактов. Точное соответствие данной группы необходимо сверять с технической документацией или чертежом схемы контактов конкретного изделия.

Конструктивные особенности и расшифровка обозначения

Обозначение ШР32П8ЭГ2Н «5» содержит информацию о ключевых конструктивных параметрах соединителя. Каждый элемент маркировки имеет определенное значение:

• «ШР» — тип соединителя, определяющий принадлежность к семейству низкочастотных цилиндрических разъемов;
• «32» — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• «П» — приборная часть без патрубка, предназначенная для установки на панель или корпус оборудования;
• «8» — число контактов, в данном исполнении восемь контактных элементов;
• «Э» — исполнение для экранированного кабеля;
• «Г2»/«Г2Н» — вариант конструкции гайки и патрубка;
• «Н» — дополнительное указание на материал контактного покрытия или исполнение корпуса;
• «5» — индекс конкретной схемы замыкания или группы по присоединению.

Количество контактов составляет 8 штук, диаметр контактных стержней — около 1,5 мм. Соединитель относится к негерметичному типу и рассчитан на использование в исполнении УХЛ. Конструкция предусматривает возможность сочленения и расчленения порядка 500 циклов, что обеспечивает достаточный ресурс для многократного применения в промышленных условиях.

Электрические характеристики

Разъем ШР32П8ЭГ2Н «5» обладает стабильными электрическими параметрами, обеспечивающими надежное соединение цепей в рабочем диапазоне напряжений и токов. Сопротивление контакта обычно не превышает 2–5 мОм, что гарантирует низкие потери в точках соединения. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, обеспечивая надежную электрическую развязку между контактными цепями и корпусом.

Максимальный ток на один контакт составляет не более 20 А. Суммарный ток по всем контактам ограничен значением не более 80 А. Данные параметры необходимо учитывать при проектировании схем подключения и распределении нагрузки между контактными парами для предотвращения перегрева и сохранения стабильности электрических характеристик.

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в условиях механических воздействий, характерных для промышленного оборудования. Разъем выдерживает синусоидальную вибрацию в диапазоне примерно 1–5000 Гц с ускорением до 30g. Многократные удары с ускорением до 35g и одиночные удары с ускорением до 500g не приводят к нарушению работоспособности соединителя при соблюдении условий монтажа и эксплуатации.

Минимальная наработка составляет около 1000 часов, что подтверждает пригодность изделия для длительного использования в составе электротехнического оборудования. Климатическое исполнение УХЛ допускает применение соединителя в регионах с умеренным и холодным климатом при соблюдении требований к защите от прямого воздействия атмосферных осадков.

Применение

ШР32П8ЭГ2Н «5» применяется в составе электротехнических устройств, где требуется надежное разъемное соединение восьми электрических цепей. Благодаря приборному исполнению без патрубка разъем удобно монтировать на корпуса приборов, щитов и панелей управления. Исполнение для экранированного кабеля позволяет использовать соединитель в схемах, чувствительных к электромагнитным помехам, при условии корректного подключения экранирующей оплетки.

Типовые области применения включают промышленную автоматику, испытательное оборудование, источники питания, распределительные устройства и другие системы, где требуется коммутация электрических цепей с напряжением до 850 В и частотой до 3 МГц. При выборе соединителя для конкретного проекта необходимо учитывать схему замыкания контактов, соответствующую индексу «5», и сверять ее с технической документацией.
