ШР32П8ЭГ2 ВИЛКИ 2005г «5»

Цена:

1500 ₽

В наличии: 59 шт.

кабельная

Технические характеристики

ШР32П8ЭГ2 вилка

ШР32П8ЭГ2 — это кабельная вилка (штекер) цилиндрического низкочастотного соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

ШР16П2ЭГ5 electrical connectors

Соединитель имеет 8 контактов диаметром 1,5 мм с серебряным покрытием, рабочий ток до 10 А и сопротивление контактов не более 2,5 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, а количество циклов сочленения-расчленения достигает 500.
Рабочая температура — от -60°C до +110°C (с учетом перегрева контактов), подходит для климатического исполнения УХЛ во внутренних и наружных условиях при защите от пыли и влаги.

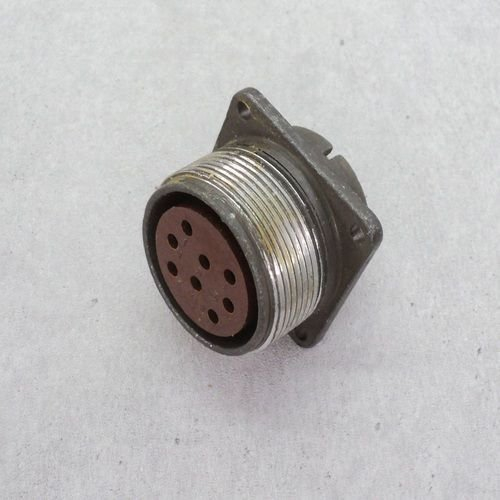

На изображении показан типичный вид соединителей серии ШР, включая модели с похожими габаритами, что иллюстрирует компактный цилиндрический дизайн вилки.

Механическая стойкость

Выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с² и многократные до 350 м/с².
Линейная нагрузка — до 2000 м/с², атмосферное давление пониженное до 1,3·10⁻⁴ Па.
Минимальная наработка — 1000 часов, срок хранения — до 15 лет.

Конструкция и применение

Обозначение расшифровывается как ШР (серия), 32 (условный размер корпуса), П (приборная часть без патрубка или с прямым/угловым), 8 (количество контактов), Э (экранированный?), Г (кабельная вилка), 2 (вариант исполнения).
Предназначена для монтажа с экранированными или неэкранированными кабелями в приборах и оборудовании, где требуется надежное резьбовое соединение.

Описание

Назначение

ШР32П8ЭГ2 — кабельная вилка (штекер) цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Применяется для коммутации экранированных и неэкранированных кабелей в приборах и оборудовании, где требуется надёжное резьбовое соединение.

Данный экземпляр имеет приёмку «5» и год выпуска 2005.

Подтверждённые технические особенности

Соединитель оснащён 8 контактами диаметром 1,5 мм с серебряным покрытием. Основные электрические и эксплуатационные параметры:

рабочий ток — до 10 А;
сопротивление контактов — не более 2,5 мОм;
сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
количество циклов сочленения-расчленения — до 500;
рабочая температура — от минус 60 градусов Цельсия до плюс 110 градусов Цельсия с учётом перегрева контактов;
климатическое исполнение УХЛ, пригодность для внутренних и наружных условий при защите от пыли и влаги.

Механическая стойкость

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные удары до 5000 метров на секунду в квадрате и многократные удары до 350 метров на секунду в квадрате. Линейная нагрузка — до 2000 метров на секунду в квадрате. Пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени Паскаля.

Минимальная наработка составляет 1000 часов, срок хранения — до 15 лет.

Конструкция и обозначение

Обозначение расшифровывается следующим образом: ШР — серия соединителя, 32 — условный размер корпуса, П — приборная часть без патрубка либо с прямым или угловым исполнением, 8 — количество контактов, Э — экранированное исполнение, Г — кабельная вилка, 2 — вариант исполнения.

Вилка выполнена в компактном цилиндрическом корпусе. На изображениях соединителей серии ШР, включая модели с близкими габаритами, хорошо виден типичный цилиндрический дизайн таких вилок.

Применение

ШР32П8ЭГ2 применяется для монтажа с экранированными или неэкранированными кабелями в приборах и оборудовании, где необходимо надёжное резьбовое соединение и стойкость к вибрациям, ударам и перепадам температуры. Благодаря рабочим параметрам вилка подходит для эксплуатации в составе электрических цепей с током до 10 А и напряжением до 850 В при частоте до 3 МГц.

Климатическое исполнение УХЛ допускает использование как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. Совместимость с экранированными кабелями обеспечивает помехозащищённость линий связи и питания в составе приборных комплексов.
