Назначение и область применения

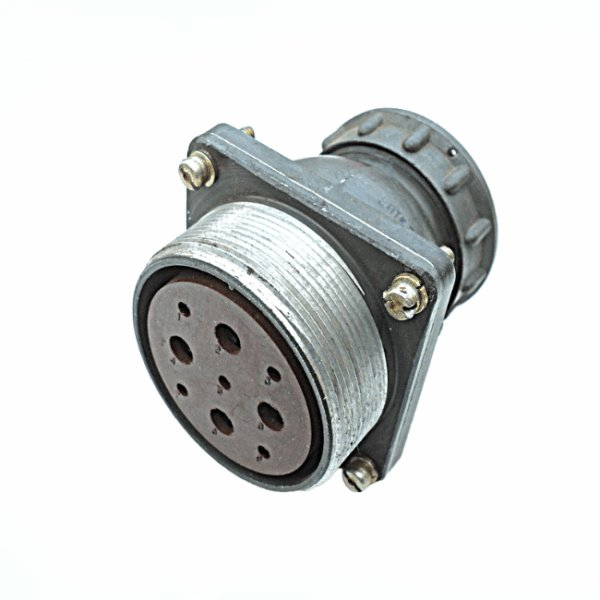

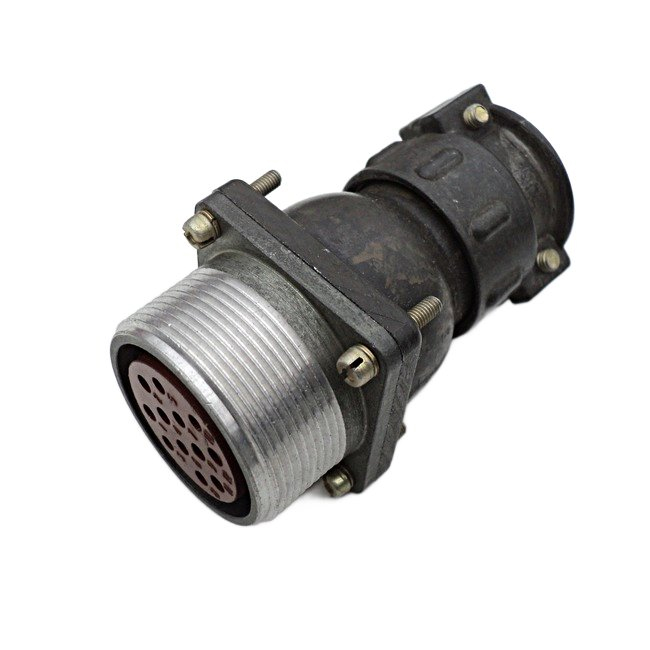

ШР32П8ЭГ2 представляет собой блочную розетку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Соединитель применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Блочная розетка устанавливается на корпус прибора или аппаратуры и обеспечивает надёжное сочленение с ответной кабельной вилкой. Резьбовое сочленение гарантирует плотный контакт и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Одношпоночная поляризация корпусов исключает неправильное подключение.

Конструктивные особенности

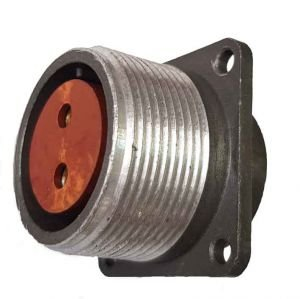

Соединители серии ШР состоят из вилки и розетки, которые могут быть блочными (приборными) или кабельными. Блочная часть изготавливается без патрубка, с прямым или угловым патрубком, а кабельная — с прямым или угловым патрубком. Данная розетка ШР32П8ЭГ2 выполнена в приборном исполнении без патрубка, что удобно для монтажа непосредственно на панель оборудования.

Контакты соединителя имеют покрытие из серебра или никеля, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Монтаж проводов осуществляется методом пайки. Изделие предназначено для работы с экранированными или неэкранированными кабелями и проводами.

Расшифровка условного обозначения

• ШР — тип соединителя;
• 32 — условный размер корпуса;
• П — конструктивное исполнение приборной части: без патрубка;
• 8 — количество контактов;
• Э — вид гайки патрубка для экранированного кабеля;
• Г — розетка;
• 2 — обозначение сочетания контактов (8 контактов диаметром 1,5 мм).

Технические характеристики

• Максимальное рабочее напряжение: 850 В;
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм;
• Диапазон частот синусоидальной вибрации: 1–5000 Гц;
• Ускорение синусоидальной вибрации: 300 м/с² (30 g);
• Удар одиночного действия с ускорением: 5000 м/с² (500 g);
• Удар многократного действия с ускорением: 350 м/с² (35 g);
• Пониженное атмосферное давление: 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.);
• Рабочая температура окружающей среды: от минус 60 до плюс 60 °C;
• Смена температур с учётом температуры перегрева контактов: от минус 60 до плюс 110 °C;
• Минимальная наработка: 1000 часов;
• Количество сочленений: 500.

Совместимость

Ответной частью для розетки приборной ШР32П8ЭГ2 являются вилки кабельные следующих исполнений:

• ШР32П8НГ2;
• ШР32П8НГ2Н;
• ШР32П8ЭГ2;
• ШР32П8ЭГ2Н;
• ШР32У8НГ2;
• ШР32У8НГ2Н;
• ШР32У8ЭГ2;
• 2РТ32П8НГ2-А;
• 2РТ32П8ЭГ2-А;
• 2РТ32У8НГ2-А;
• 2РТ32У8ЭГ2-А;
• 2РТТ32КПН8Ш42В.

Изделие соответствует требованиям приёмки «5» и пригодно для эксплуатации в составе радиоэлектронной аппаратуры различного назначения, включая оборудование, работающее в условиях повышенных вибрационных и ударных нагрузок.
