Назначение и область применения

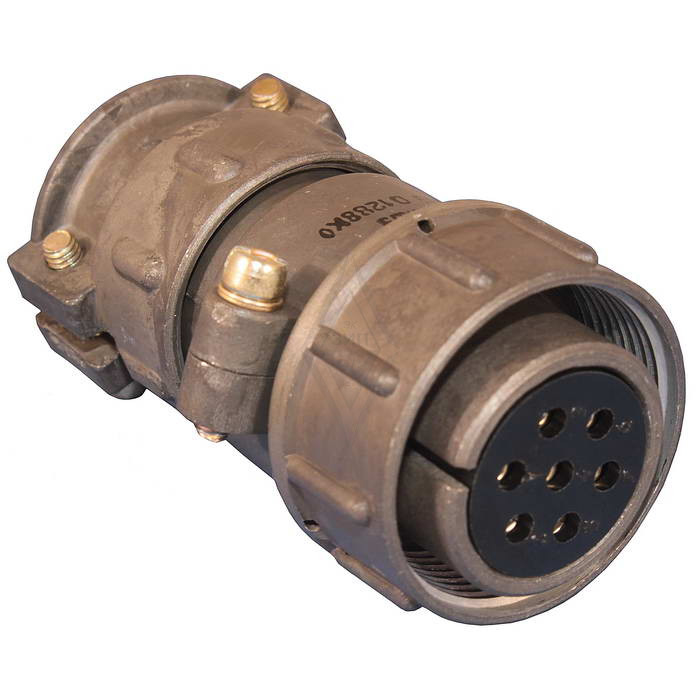

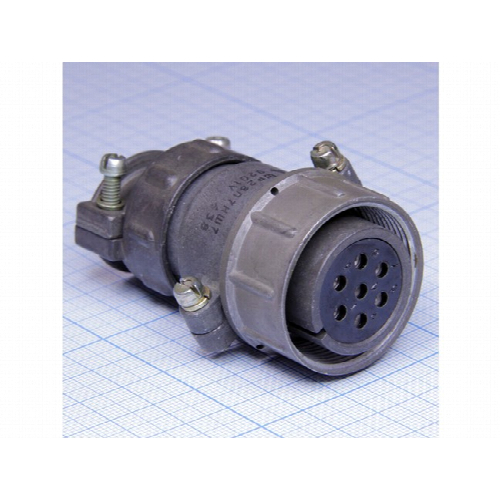

ШР32П7НШ9 «5» представляет собой низкочастотный цилиндрический электрический соединитель российского производства, выполненный в виде кабельной розетки с прямым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель обеспечивает разъёмное соединение кабельной части с ответной блочной вилкой, гарантируя надёжный электрический контакт и механическую фиксацию.

Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется внутренний монтаж соединительных линий. Изделие рассчитано на эксплуатацию в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при условии защиты от прямого попадания дождя, пыли и солнечного излучения. Маркировка наносится цифробуквенным кодом непосредственно на корпус, что упрощает идентификацию при монтаже и обслуживании.

Расшифровка обозначения

Маркировка ШР32П7НШ9 «5» содержит полную информацию о конструктивных особенностях соединителя. Каждый символ обозначает конкретный параметр:

• ШР — тип соединителя: цилиндрический низкочастотный;
• 32 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком для кабельной части;
• 7 — количество контактов;
• Н — покрытие контактов никелем;
• Ш — одношпоночная поляризация, исключающая неправильное сочленение;
• 9 — вариант исполнения.

Дополнительный индекс «5» в обозначении указывает на категорию приёмки изделия. Кабельная розетка с прямым патрубком ориентирована на неэкранированный кабель, что упрощает подготовку монтажного конца и снижает трудоёмкость сборки.

Технические характеристики

Соединитель рассчитан на рабочий ток до 25 А на контакт. Конкретное значение тока зависит от диаметра контактных элементов и условий эксплуатации. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что обеспечивает стабильную работу в цепях с высокими требованиями к утечкам.

Изделие демонстрирует высокую устойчивость к механическим воздействиям. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30g). Ударная стойкость подтверждена для одиночных ударов с ускорением до 5000 метров на секунду в квадрате и многократных ударов до 350 метров на секунду в квадрате. Допустимое линейное ускорение достигает 2000 метров на секунду в квадрате.

Никелевое покрытие контактов обеспечивает защиту от коррозии и стабильное переходное сопротивление в течение всего срока службы. Одношпоночная поляризация исключает вероятность ошибочного соединения при монтаже и обслуживании аппаратуры.

Конструктивные особенности и монтаж

Корпус соединителя изготовлен с условным размером 32, что определяет габаритные и присоединительные размеры, совместимые с ответными частями той же серии. Прямой патрубок кабельной розетки рассчитан на ввод неэкранированного кабеля и фиксацию с помощью накидной гайки. Такая конструкция обеспечивает удобство монтажа и надёжное удержание кабеля без дополнительных элементов крепления.

Соединитель предназначен для внутреннего монтажа радиоэлектронной аппаратуры. При наружном размещении необходимо предусмотреть защитные кожухи или размещение в корпусах, исключающих прямое воздействие атмосферных осадков, пыли и солнечного излучения. Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает эксплуатацию в умеренном и холодном климате при условии соблюдения указанных ограничений.
