Назначение и область применения

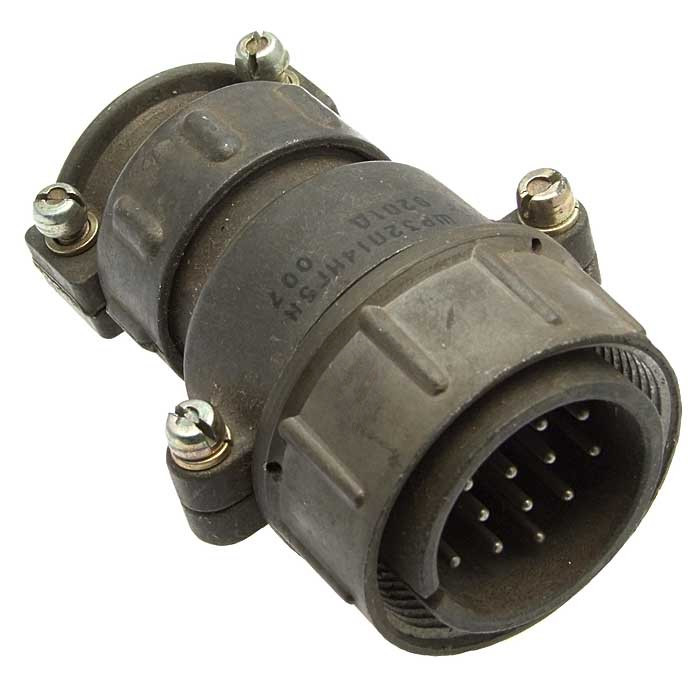

Кабельная вилка ШР32П4НГ14 (артикул 51471) относится к серии низкочастотных цилиндрических соединителей ШР общего назначения. Изделие предназначено для организации разъёмных электрических соединений в радиоэлектронной и радиотехнической аппаратуре различного профиля. Конструкция рассчитана на применение как внутри помещений, так и в наружных условиях — при условии обеспечения потребителем дополнительной защиты от прямого воздействия пыли и влаги.

Соединитель соответствует климатическому исполнению УХЛ, что подтверждает его пригодность для эксплуатации в умеренном и холодном климате. Вилка ориентирована на работу в составе кабельных сборок, где требуется надёжный механический и электрический контакт при многократных циклах соединения и расчленения. Благодаря комбинированной контактной группе устройство подходит для цепей с различными токовыми нагрузками — от сигнальных линий до силовых подключений.

Технические характеристики

Вилка ШР32П4НГ14 оснащена контактами двух диаметров, что обеспечивает гибкость при проектировании аппаратуры. Основные электрические и механические параметры изделия:

• Рабочий ток на контактах диаметром 2,5 мм — 25 А
• Рабочий ток на контактах диаметром 5,5 мм — 100 А
• Максимальное напряжение постоянного тока — 850 В
• Покрытие контактов — серебро
• Сопротивление контактов диаметром 2,5 мм — 1 мОм
• Сопротивление контактов диаметром 5,5 мм — 0,3 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Количество соединений-расчленений — 500

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. Допустимая температура эксплуатации составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом учитывается возможность перегрева контактов до плюс 110 градусов Цельсия. Конструкция выдерживает вибрационные нагрузки с ускорением до 300 метров на секунду в квадрате в диапазоне частот от 1 до 5000 герц, а также одиночные ударные воздействия с ускорением до 5000 метров на секунду в квадрате. Соединитель рассчитан на работу в условиях пониженного атмосферного давления до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Конструктивные особенности

Вилка ШР32П4НГ14 выполнена по классической цилиндрической схеме, характерной для соединителей серии ШР. Корпус обеспечивает механическую защиту контактной группы и правильную ориентацию при сочленении с ответной частью. Наличие контактов двух типоразмеров в одном корпусе позволяет объединять в едином разъёме цепи с существенно различающимися токовыми нагрузками.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что особенно важно при коммутации силовых цепей. Низкие значения сопротивления контактов — 1 мОм для контактов 2,5 мм и 0,3 мОм для контактов 5,5 мм — обеспечивают минимальные потери энергии в месте соединения и снижают нагрев при протекании номинальных токов. Ресурс в 500 циклов соединения-расчленения подтверждает пригодность изделия для многократного использования в аппаратуре, требующей периодического обслуживания или переконфигурации.

Применение

Соединитель ШР32П4НГ14 применяется при производстве и ремонте радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи. Устройство подходит для формирования кабельных вводов, межблочных соединений и силовых подключений, где требуется разъёмное соединение с высокой токовой нагрузкой и устойчивостью к механическим воздействиям. Год выпуска изделия — 2015 — учитывается при комплектации запасных частей и подборе совместимых ответных соединителей той же серии.
